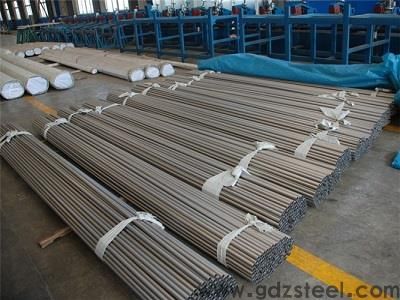

304l不锈钢管(304l不锈钢管道)

304l不锈钢有什么不同？304不锈钢装饰管,304不锈钢无缝管

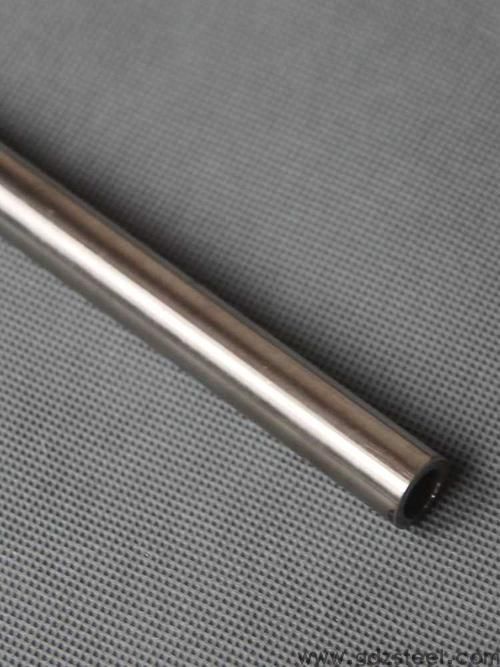

装饰管是外面光亮的,无缝管一般是工业面的,可以加工,304和304L的区别在于含碳量不同,304含碳量为≤0.08,304L含碳量为≤0.03 台湾烨联不锈钢材料有限公司东莞分公司 他们是专业做这个的,你可以去问问

304l不锈钢有什么不同？304不锈钢装饰管,304不锈钢无缝管

装饰管是外面光亮的,无缝管一般是工业面的,可以加工,304和304L的区别在于含碳量不同,304含碳量为≤0.08,304L含碳量为≤0.03 台湾烨联不锈钢材料有限公司东莞分公司 他们是专业做这个的,你可以去问问

不锈钢304L是什么意思

304l是:00Cr19Ni10 304 是一种通用性的不锈钢，它广泛地用于制作要求良好综合性能(耐腐蚀和成型性)的设备和机件 304L 是碳含量较低的304不锈钢的变种，用于需要焊接的场合。较低的碳含量使得在靠近焊缝的热影响区中所析出的碳化物减至更少，而碳化物的析出可能导致不锈钢在某些环境中产生晶间腐蚀(焊接侵蚀)。304l不锈钢化学化学成分% c：≤0.03 ， si ：≤1.0 ， mn ：≤2.0 ， cr ：17.0～19.0 ， ni ：8.0～11.0， s ：≤0.03 ， p ：≤0.035。 304不锈钢化学成份 c≤0.08 si≤1.00 mn ≤2.00 p≤0.05 s≤0.03 cr 18.00-20.00 ni（镍）8.00~10.50 -

不锈钢304与304L有什么区别？

304与304L更主要的区别是含碳量不同，304是一般型号，带L的都是属于低碳型号，焊接性能更好。当然，一楼说的只是一个方面，现在市场上有些低碳型号304L只是降低了碳含量，所以比一般304贵500元/T左右，而有时候根据客户需要，也会有含镍达9%左右的304L，比一般304高一个镍，价格贵约1000-1500左右。304L不锈钢化学化学成分%

C：≤0.03

：≤1.0

：≤2.0

：17.0～19.0

：8.0～11.0，

：≤0.03

：≤0.035。

304不锈钢化学成份

C≤0.08

Si≤1.00

≤2.00

P≤0.05

S≤0.03

18.00-20.00

Ni（镍）8.00~10.50

304不锈钢与304L不锈钢的主要成分都是含18%的铬(Cr)，8%的镍(Ni)；他们的主要区别在于304L不锈钢是低碳304钢材，在一般状态下，304L不锈钢耐蚀性与304不锈钢相似，但在焊接后或者消除应力后，304L不锈钢的抗晶界腐蚀能力**.

价格方面304L不锈钢高于304不锈钢,304L不锈钢是低碳的不锈钢,主要适用于焊接工艺。在焊接时,使用304L不锈钢可以有效减少焊接腐蚀。

依据硬度标准来分的话，304不锈钢要优于304L不锈钢，因为含碳量的高低直接影响到不锈钢的硬度。另外还有304H不锈钢系列，H表示含碳量高。不锈钢304和304L的区别 力学性能 化学成分来源：全球五金网 日期：2009-10-19 点击：60 窗体顶端窗体底端不锈钢304和304L的区别 力学性能化学成分在我们许多人心目中，材料"以高代低、以厚代薄"是天经地义的事情，不需要多管，实际上这种观点是错误的，下面我们以304、304L、304H为例来进行说明：一般来看，304L比304有更低的含碳量，更好的耐腐蚀性，因此可以代替304材料使用，下面我们先来看看三种材料化学成分与机械性能。（引用自ASME Sec.II，Div.A，A99）表1 304、304L、304H的化学成分%力学性能类型CMnPSSiCrNiN

3040.08 2.00 0.045 0.030 0.75 18.00-20.00 8.00-10.50 0.10

304L 0.030 2.00 0.045 0.030 0.75 18.00-20.00 8.00-12.00 0.10

304H 0.04-0.10 2.00 0.045 0.030 0.75 18.00-20.00 8.00-10.50

说明：未注明范围的为小于等于。

表2 304、304L、304H的力学性能

类型 抗拉强度 屈服强度 50mm伸长率 硬度 冷弯

（MPa） （MPa） % 布氏 洛氏

304 ≥515 ≥205 ≥40 ≥201 ≥92 不要求

304L ≥485 ≥170 ≥40 ≥201 ≥92 不要求

304H ≥515 ≥205 ≥40 ≥201 ≥92 不要求

说明：屈服强度为0.2%屈服强度从表1看，确实304L满足304的要求，而且比304更好，好像可以自动替代304，但从表2的力学性能看出，304的强度比304L高，当按304设计时，用304L替代，就会造成强度不够；另外，在我国压力容器标准GB150-1998中4.1.6条规定：奥氏体不锈钢的使用温度高于525℃时，钢中含碳量应不小于0.04%。从表1中可以看出304中大部门可以使用，但304L不能够使用。因此，认为304L可以代替304使用的观点是错误的，能不能使用与使用场合有关，而且按照容规规定，我们都没有权进行"材料代用"，只有原设计部门才可以有权进行"材料代用"的工作，这一点请大家千万要记住。L是超低碳

回答完毕防腐蚀密度不同~~
