合金钢分类(crwmn合金钢)

合金钢分为哪几类

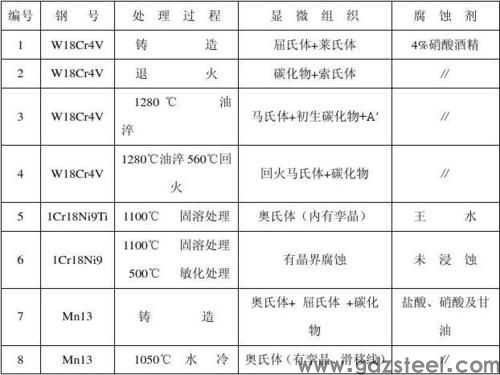

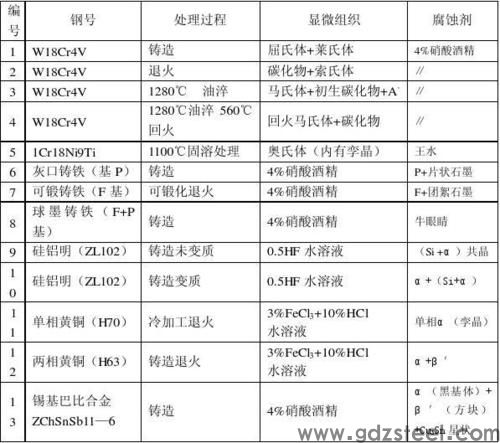

一般分类合金钢种类很多，通常按合金元素含量多少分为低合金钢（含量＜5％），中合金钢（含量5％～10％），高合金钢（含量＞10％）；按质量分为优质合金钢、特质合金钢；按特性和用途又分为合金结构钢、不锈钢、耐酸钢、耐磨钢、耐热钢、合金工具钢、滚动轴承钢、合金弹簧钢和特殊性能钢（如软磁钢、永磁钢、无磁钢）等。在钢中除含铁、碳和少量不可避免的硅、锰、磷、硫元素以外，还含有一定量的合金元素，钢中的合金元素有硅、锰、钼、镍、硌、矾、钛、铌、硼、铅、稀土等其中的一种或几种，这种钢叫合金钢。各国的合金钢系统，随各自的资源情况、生产和使用条件不同而不同，国外以往曾发展镍、硌钢系统，我国则发现以硅、锰、钒、钛、铌、硼、铅、稀土为主的合金钢系统合金钢在钢的总产量中约占百分之十几，一般是在电炉中冶炼的按用途可以把合金钢分为8大类，它们是：合金结构钢、弹簧钢、轴承钢、合金工具钢、高速工具钢、不锈钢、耐热不起皮钢，电工用硅钢。调质钢1．中碳型合金钢，合金元素含量较低；2．强度较高；3．用于高温螺栓、螺母材料等。弹簧钢1含碳量比调质钢高；2经调质处理，强度较高抗疲劳强度较高；3用于弹簧材料。滚动轴承钢1高碳型合金钢，合金含量较高；2具有高而均匀的硬度和耐磨性；3用于滚动轴承。合金工具钢量具钢1高碳型合金钢，合金元素含量较低；2具有高的硬度和耐磨性，机加工性能好，稳定性好；3用于量具材料。特殊性能钢不锈钢1低碳高合金钢；2抗腐蚀性好；3用于抗腐蚀、部分可做耐热材料。耐热钢1低碳高合金钢；2耐热性能好；3用于耐热材料、部分可做抗腐蚀材料。低温钢1低碳合金钢，根据耐低温程度合金元素有高有低；2抗低温性好；3用于低温材料（专用钢为镍钢）。根据碳化物的倾向分类合金钢根据各种元素在钢中形成碳化物的倾向，可分为三类：①强碳化物形成元素，如钒、钛、铌、锆等。这类元素只要有足够的碳，在适当的条件下，就形成各自的碳化物;仅在缺碳或高温的条件下,才以原子状态进入固溶体中。②碳化物形成元素，如锰、铬、钨、钼等。这类元素一部分以原子状态进入固溶体中，另一部分形成置换式合金渗碳体,如(Fe，Mn)3C、(Fe，Cr)3C等,如果含量超过一定限度（除锰以外），又将形成各自的碳化物,如(Fe，Cr)7C3、(Fe，W)6C等。③不形成碳化物元素，如硅、铝、铜、镍、钴等。这类元素一般以原子状态存在于奥氏体、铁素体等固溶体中。合金元素中一些比较活泼的元素，如铝、锰、硅、钛、锆等，极易和钢中的氧和氮化合，形成稳定的氧化物和氮化物，一般以夹杂物的形态存在于钢中。锰、锆等元素也和硫形成硫化物夹杂。钢中含有足够数量的镍、钛、铝、钼等元素时能形成不同类型的金属间化合物。有的合金元素如铜、铅等，如果含量超过它在钢中的溶解度，则以较纯的金属相存在。钢的性能取决于钢的相组成，相的成分和结构，各种相在钢中所占的体积组分和彼此相对的分布状态。合金元素是通过影响上述因素而起作用的。对钢的相变点的影响主要是改变钢中相变点的位置，大致可以归纳为以下三个方面：①改变相变点温度。一般来说，扩大γ相(奥氏体)区的元素，如锰、镍、碳、氮、铜、锌等,使A3点温度降低,A4点温度升高;相反,缩小γ相区的元素，如锆、硼、硅、磷、钛、钒、钼、钨、铌等,则使A3点温度升高，A4点温度降低。惟有钴使A3和A4点温度均升高。铬的作用比较特殊,含铬量小于7％时使A3点温度降低,大于7％时则使A3点温度提高。②改变共析点S的位置。缩小γ相区的元素，均使共析点S温度升高；扩大γ相区的元素,则相反。此外几乎所有合金元素均降低共析点S的含碳量，使S点向左移。不过碳化物形成元素如钒、钛、铌等（也包括钨、钼），在含量高至一定限度以后,则使S点向右移。③改变γ相区的形状、大小和位置。这种影响较为复杂，一般在合金元素含量较高时，能使之发生显著改变。例如镍或锰含量高时，可使γ相区扩展至室温以下，使钢成为单相的奥氏体组织；而硅或铬含量高时，则可使γ相区缩得很小甚至完全消失，使钢在任何温度下都是铁素体组织。

普通低合金钢的分类

可焊接的低合金高强度钢碳含量通常小于 0.25%。它比碳钢有较高的屈服强度（300～1000 MP a）和屈强比（s s / s b =0.65～0.95），较好的冷热加工性能、良好的焊接性能，较低的冷脆倾向以及较好的抗大气、海水等腐蚀能力。低合金高强度钢按性能和用途分为三大类： 按强度级别大致分为 350 MP a强度级（s s 为 300 MP a～450 MP a），典型牌号为16 Mn ； 400 MP a强度级（s s 为 500 MP a～550 MP a），典型钢号为14 MnMoV 和 500 MP a。强度级（s s 为 600 MP a～1000 MP a），典型钢号为12 MnNiCrMoVCu。这类钢用于船舶、车轴、压力容器、锅炉、输送管线等的焊接结构件。 对大气、海水、硫化氢等环境有一定的耐蚀性，如 10 MnPNbRE钢能耐海洋大气及海水腐蚀， 12 MnAlV 钢适于制造炼油厂用的耐高温硫化氢设备。低合金高强度钢可轧制成各种钢材，如板材、管材、棒材、型材等。大型化工容器采用 16 MnR 制造，质量比用碳钢减轻 l/3；与碳钢相比，用15 MnV 制造球形贮罐可节省钢材约 45%。用15 MnTi 代替 20 g 制造合成塔，也可节省钢材。化工设备用低合金高强度钢，除要求强度外，还要求有较好的塑性和焊接性能，以利于设备加工。强度较高者，其塑性与焊接性便有所降低。这是由于含较多合金元素产生过大硬化作用造成的。因此，必须根据容器的具体操作条件 （温度、压力）和制造加工（卷板、焊接）要求，选用适当强度级别的钢种。

合金钢是指是如何分类的呢？

合金元素含量超过标准规定含量界限值的钢。规定含量界限值。按主要质量等级分为优质和特殊质量两类。优质合金钢主要包括一般工程结构用合金钢、合金钢筋钢、电工用硅钢、铁道用合金钢、地质和石油钻探用合金钢、硫、磷含量大于0.035%的耐磨钢和硅锰弹簧钢等；特殊质量合金钢主要包括压力容器用合金钢、经热处理的合金钢筋钢和地质石油钻探用合金钢、合金结构钢、合金弹簧钢、不锈钢、耐热钢、合金工具钢、高速工具钢、轴承钢、高电阻电热钢和合金、无磁钢、永磁钢等。

合金钢按牌是如何分类的？

按用途分类

(1)建筑及工程用钢：a.普通碳素结构钢；b.低合金结构钢；c.钢筋钢。

(2)结构钢a.机械制造用钢：(a)调质结构钢；(b)表面硬化结构钢：包括渗碳钢、渗氨钢、表面淬火用钢；??易切结构钢；(d)冷塑性成形用钢：包括冷冲压用钢、冷镦用钢。b.弹簧钢c.轴承钢

(3)工具钢：a.碳素工具钢；b.合金工具钢；c.高速工具钢。

(4)特殊性能钢：a.不锈耐酸钢；b.耐热钢：包括抗氧化钢、热强钢、气阀钢；c.电热合金钢；d.耐磨钢；e.低温用钢；f.电工用钢。

(5)专业用钢——如桥梁用钢、船舶用钢、锅炉用钢、压力容器用钢、农机用钢等。

合金钢的分类按合金元素含量多少，分为低合金钢（合金

我在百度里给你找的 一、合金钢的分类 按用途分为：合金结构钢、合金工具钢、特殊性能钢。 按合金元素含量分为：低合金钢、中合金钢、高合金钢。 按冶金质量不同分为：优质钢、**优质钢、特级优质钢。 二、合金钢牌号表示方法 合金钢的牌号是采用合金元素符号和数字来表示的，即：数字＋合金元素符号＋数字。 1、合金元素符号更前的数字表示含碳量 低合金钢、合金结构钢、合金弹簧钢用二位数字表示平均含碳量(以万分之几计)。不锈耐酸钢、耐热钢等，一般用一位数字表示平均含碳量(以千分之几计)；平均含碳量小于千分之一的用“0”表示，含碳量不大于0.03%的用“00”表示。 合金工具钢一般C≥1.0%时不标出含碳量数字；若平均含碳量小于1.0%时，可用一位数字表示含碳量(以千分之几计)。但高速钢C<1.0%也不标出。 2、紧跟合金元素符号后的数字表示合金元素含量 平均合金含量小于1.5%时，牌号中仅标明元素，一般不标明含量。当平均合金含量≥1.5%、2.5%、3.5%……时，则相应地以2、3、4……表示。 高碳铬轴承钢，其含铬量用千分之几计，并在牌号头部加符号“G”。例如，平均含铬量为0.9%的轴承钢， 其牌号表示为“GCr9”。 低铬(平均含铬量<1%)合金工具钢，其含铬量亦用千分之几计，但在含量数值之前加一数字“0”。例如，平均含铬量为0.6%的合金工具钢，其牌号表示为“Cr06”。 3、**优质合金钢(含S、P较低)，在牌号尾部加符号“A”。 4、为了表示钢的专门用途，在牌号头部(或尾部)附以相应用途符号。例如，滚动轴承钢前加“G”(“滚”字的汉语拼音字首)如GCr15，又如20MnK，牌号后附以符号K，则表示此合金多为矿用。低合金钢是指在钢中加入少量合金元素由于合金元素的强化作用，低合金结构钢的屈服点比普通碳素钢高25-150%，加之大多低碳，而具有良好的塑性韧性和焊接性能，有的还具有耐腐蚀、耐低温等特性，因此，低合金钢是一类很有发展前途的钢，在钢的生产中比例越来越大。低合金钢按质量和用途分为普通质量低合金钢、优质低合金钢、特殊质量低合金钢。追问：

我更烦所问非所答回答：

c不包括在内的，它们的界限为是否添加含有另一种金属元素追问：

q235a级含 c 0.14~0.22% mn 0.30~0.65 si ≤0.30 s ≤0.050 p ≤0.045

其中mn si也有一定含量 也不算mn si含量？还是mn si含量比较低就是低碳钢像q235

如果在将mn提高是不就是低合金刚了？回答：

钢是含碳量在0.04%-2.3%之间的铁碳合金。为了保证其韧性和塑性，含碳量一般不超过1.7%。钢的主要元素除铁、碳外，还有硅、锰、硫、磷等。钢的分类方法多种多样低合金钢（合金元素总含量≤5%） .低碳钢（c≤0.30%）；也就是说它们两种钢可以有交集的追问：

碳钢由q+数字+质量等级符号+脱氧方法符号组成。它的钢号冠以“q”，代表钢材的屈服点，后面的数字表示屈服点数值

对专业用低合金高强度钢，应在钢号更后标明。例如16mn钢，用于桥梁的专用钢种为“16mnq”，汽车大梁的专用钢种为“16mnl”，压力容器的专用钢种为“16mnr”。

首先你要判断此钢的主要性质 q235属于碳钢范畴所以在名字上不能叫合金钢，但此钢不一定就不是合金钢。应该会明白了?的感言：

合金钢包括哪两类？

优质合金钢和特种质量合金钢通常按合金元素含量多少分为低合金钢（含量<5%），中合金钢（含量5%～10%），高合金钢（含量>10%）；按质量分为优质合金钢、特质合金钢；按特性和用途又分为合金结构钢、不锈钢、耐酸钢、耐磨钢、耐热钢、合金工具钢、滚动轴承钢、合金弹簧钢和特殊性能钢（如软磁钢、永磁钢、无磁钢）等。
