冲床模具(冲床模具加工)

数控冲床模具该怎样磨

2、研磨的进刀量尽可能减少，请一边用冷却水一边进行研磨。(如果研磨进刀量过大时，可能会造成烧模现象)一次更大进刀量0。03MM。

冲床冲2.0的模具怎么做

你说的2.0mm的模具，不知道是冲孔，还是落料？尽管这两种模具的结构是一样的。但具体的尺寸的标注的公差方向是不一样的。要做冷冲模具，一般的更基本的结构要有凸模、凹模、凸模固定板、卸料板、上托、底座。凸模和凹模要淬火，线切割加工切凸模，切凹模,切凸模固定板，切卸料板。然后钳工打孔组装、攻丝、组装、试模、出成品。

冲床模具的正确使用方法及维护应注意哪些问题

1、模具安装使用前应严格检查，清除脏物，检查模具的导向套和模具是否润滑良好。

2、定期对冲床的转盘及模具安装底座进行检查，确保上下转盘的同轴精度。

3、按照模具的安装程序将凸凹模在转盘上安装好，保证凸凹模具的方向一致，特别是具有方向要求的?非圆形和正方形?模具更要用心，防止装错、装反。

4、模具安装完后，应检查模具安装底座各紧固螺钉是否锁紧无误。

5、冲床模具的凸模和凹模刃口磨损时应停止使用，及时刃磨，否则会迅速扩大模具刃口的磨损程度，加速模具磨损，降低冲件质量和模具寿命。

6、对于批量生产所使用的通用模具，应有备份，以便轮换生产，保证生产所需。

7、冲压人员安装模具应使用较软的金属?如铜、铝等?制成操作工具，防止安装过程中敲、砸时损坏模具。

8、模具运送过程中要轻拿轻放，决不允许乱扔乱碰，以免损坏模具的刃口和导向。

9、模具使用后应及时放回指定位置，并作涂油防锈处理。

10、保证模具的使用寿命，还应定期对模具的弹簧进行更换，防止弹簧疲劳损坏影响模具使用。数控转塔冲床模具的使用和维护

数控冲床模具的使用寿命，除了取决于合理的模具结构，高的制造精度，良好的热处理效果以及正确地选用冲床、冲床的模具安装精度等因素外，模具的正确使用、保养和维护也是不可忽视的环节，对此应注意以下．几点：

(1)东莞永，田，模具安装使用前应严格检查，清除脏物，检查模具的导向套和模具是否润滑良好。

(2)定期对冲床的转柱及模具安装底座进行检查，确保上下转盘的同辅精度。

(3)按照模具的安装程序将凸凹模在转盘上安装好，保证凸凹模具的方向一致，特别是具有方向要求的（非圆形和正方形）模具更要用心，防止装错、装反。

(4)模具安装完后，应检查模具安装底座各紧固螺钉是否锁紧无误。

(5)冲床模具的凸模和凹模刃口磨损时应停止使用，及时刃磨，否则会迅速扩大模具刃口的磨损程度，加速模具磨损，降低冲件质量和模具寿命。

(6)对于批量生产所使用的通用模具，应有备份，以便轮换生产，保证生产所需。

(7)冲压人员安装模具应使用较软的金属（如铜、铝等）制成操作工具，防止安装过程中敲、砸时损坏模具。

(8)模具运送过程中要轻拿轻放，决不允许乱扔乱碰，以免损坏模具的刃口和导向。

(9)模具使用后应及时放回指定位置，并作涂油防锈处理。

(1o)保证模具的使用寿命，还应定期对模具的弹簧进行更换，防止弹簧疲劳损坏影响模具使用。

冲床安装模具的步骤

1、安装前首先应确认模具刃口锋利,凹模刃口上没有崩口,凸模没有缺角。如果有崩口或缺角,请首先刃磨刀口。

2、合模前应在上、下模之间垫入一张硅钢片,防止由于搬运过程碰伤刀口。

3、在模具装上冲床前,要用油石把底面和上面的毛刺磨掉,用布条将垃圾清理干净。如果模具上下平面上有毛刺或垃圾,将引起冲片毛刺超差。

4、调整滑块行程至合适位置压紧上模,必须保证模柄或模架上平面于滑块的底面紧密贴合,下模压板螺钉轻轻压紧。然后,向上调整滑块,取出中间的硅钢片。松开下模压板螺钉,向下调整滑块,直至凸模进入凹模3~4mm,压紧下模压板螺钉。新模具冲片时凸模必须进入凹模3~4mm,否则,要出现凸模崩口或凹模涨裂。

5、升起滑块至上死点位置,调整冲床打杆止退螺钉,至松紧适宜,然后空转几次,观察模具及冲床各机构工作是否正常。如果没有异常情况,就可以开始生产了。

冲床模具结构说明：

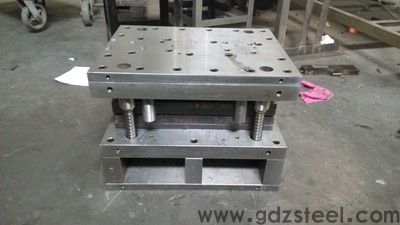

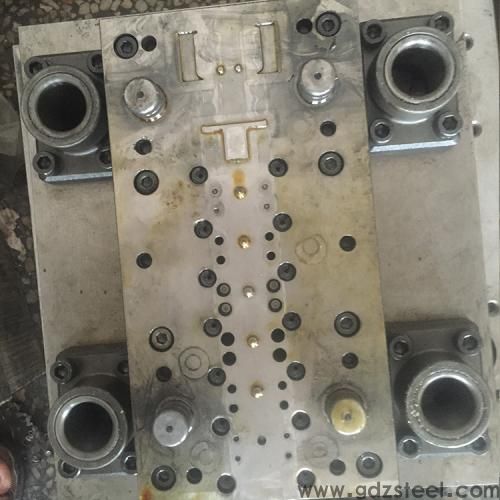

冲床上模是整副冲模的上半部，即安装于压力机滑块上的冲模部分。上模座是上模更上面的板状零件，工件时紧贴压力机滑块，并通过模柄或直接与压力机滑块固定。下模是整副冲模的下半部，即安装于压力机工作台面上的冲模部分。下模座是下模底面的板状零件，工作时直接固定在压力机工作台面或垫板上。刃壁是冲裁凹模孔刃口的侧壁。刃口斜度是冲裁凹模孔刃壁的每侧斜度。气垫是以压缩空气为原动力的弹顶器。参阅“弹顶器”。反侧压块是从工作面的另一侧支持单向受力凸模的零件。

冲床导套是为上、下模座相对运动提供精密导向的管状零件，多数固定在上模座内，与固定在下模座的导柱配合使用。导板是带有与凸模精密滑配内孔的板状零件，用于保证凸模与凹模的相互对准，并起卸料（件）作用。导柱是为上、下模座相对运动提供精密导向的圆柱形零件，多数固定在下模座，与固定在上模座的导套配合使用。导正销是伸入材料孔中导正其在凹模内位置的销形零件。导板模是以导板作导向的冲模，模具使用时凸模不脱离导板。导料板是引导条（带、卷）料进入凹模的板状导向零件。导柱模架是导柱、导套相互滑动的模架。(参阅“模架”)。

维护保养：

1、保证更佳的模具间隙，模具间隙是指冲头进入下模中，两侧的间隙之和。不同板厚，不同材质应选用不同间隙的下模。选用合适的模具间隙，能够保证良好的冲孔质量，减少毛刺和塌陷，保持板料平整，有效防止带料，延长模具寿命。

2、适时刃磨可有效延长模具的使用寿命。当模具刃边磨损产生半径约0.10mm的圆弧时，就需要刃磨。刃磨时，每次磨削量为0.03~0.05mm，重复磨削直至冲头锋利。刃磨后用油石打磨刃口，去除毛刺，进行去磁处理后涂上润滑油。

3、要定期检查转盘上下模座的对中性。如果冲床模位的对中性不好，造成模具快速钝化，工件加工质量变差。应检查并润滑转盘上的模孔及导向键，如有损伤及时修复；清洁转盘的下模座，以便下模准确安装，并检查其键或键槽的磨损情况，必要时更换；使用专用芯棒校准模具工位，如有偏差及时调整。

4、 当冲软或粘性的材料(如铝)；冲薄的研磨性材料(如玻璃环氧片)；冲薄的硬质材料(如不锈钢)；频繁地步冲，可使用表面硬化(采用镀钛、渗氮等方法，其表面硬化层为厚度12~60μm的分子结构)的冲头。

5、成型模具应将打击头从更低位置逐步向上微调到适当位置，否则容易打坏模具。

6、由于冲压时的压力和热量，会将板料的细小颗粒粘结于冲头表面，导致冲孔质量差。去除粘料可用细油石打磨，打磨方向应与冲头运动方向相同。

7、如果在一张板上冲很多孔，应先每隔一个孔冲切，然后返回冲切剩余的孔，这样有效缓解了在同一方向顺序冲压时的应力累积，也会使前后两组孔的应力相互抵消，从而减轻板料的变形。

8、尽量避免冲切过窄条料。当模具用于冲切宽度小于板材厚度的板料时，会因侧向力作用而使冲头弯曲变形，令一侧的间隙过小或磨损加剧，严重时会刮伤下模，使上下模同时损坏。冲床模具的使用十分重要,如果安装不合理的话,会直接营销到冲床模具的使用,甚至导致模具的损坏,因此我们安装冲床模具时一定根据规定步骤进行安装,其相关冲床模具安装步骤如下:

1、安装前首先应确认模具刃口锋利,凹模刃口上没有崩口,凸模没有缺角。如果有崩口或缺角,请首先刃磨刀口。

2、合模前应在上、下模之间垫入一张硅钢片,防止由于搬运过程碰伤刀口。

3、在模具装上冲床前,要用油石把底面和上面的毛刺磨掉,用布条将垃圾清理干净。如果模具上下平面上有毛刺或垃圾,将引起冲片毛刺超差。

4、调整滑块行程至合适位置压紧上模,必须保证模柄或模架上平面于滑块的底面紧密贴合,下模压板螺钉轻轻压紧。然后,向上调整滑块,取出中间的硅钢片。松开下模压板螺钉,向下调整滑块,直至凸模进入凹模3~4mm,压紧下模压板螺钉。新模具冲片时凸模必须进入凹模3~4mm,否则,要出现凸模崩口或凹模涨裂。

5、升起滑块至上死点位置,调整冲床打杆止退螺钉,至松紧适宜,然后空转几次,观察模具及冲床各机构工作是否正常。如果没有异常情况,就可以开始生产了。这5部
