冲压模具间隙计算公式可以理解

冲压模具的冲裁间隙值通常用于确定经验公式和图表。

长期从事冲压模具钳工和冲压模具设计,由于经验丰富,自然会更好地了解各种产品,包括材料、尺寸和外观精度要求,如何设计模具成功生产合格产品,如何减少模具维护和模具维护次数,当你得到产品图纸时,你自然会想到模具结构,知道各种值。

冲头与刀口之间的间隙对冲压部件的质量和使用寿命有很大的影响。因此,在设计冲压模具时,必须选择合理的间隙,以确保冲压部件的截面质量和尺寸精度满足产品的要求,切割力小,冲压模具使用寿命高。但从质量、冲压力、冲压模具寿命等方面确定的合理间隙

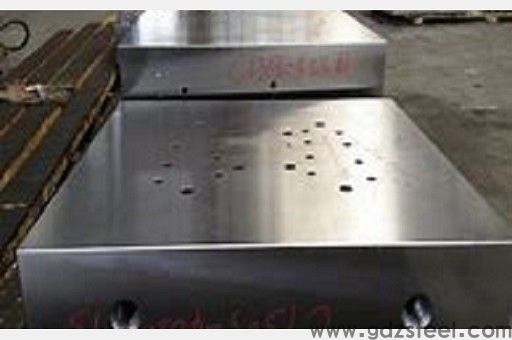

模具钢价格

不相同,而是相互接近。

考虑到冲压模具的偏差和使用中的磨损,通常只选择适当的范围作为合理的间隙,只要间隙在此范围内,就可以冲出良好的零件。冲压模具将继续磨损以增加间隙。在设计和制造新的冲压模具时,应采用更小的合理间隙值。

打开凤凰新闻,查看更多高清图片

根据工厂大师多年的研究和改进经验,尺寸精度和截面垂直度应选择较小的间隙值,截面垂直度和尺寸精度不高,应降低切割力,提高冲压模具的使用寿命,可采用较大的间隙值。其值可根据以下经验公式计算:

软材料:

材料厚度t< 1 mm, 冲裁间隙c=(3% ~ 4%)t

t = 1 ~ 3mm, c = (5% ~8%)t

t = 3 ~ 5mm ,c =(8% ~10%)t

硬材料 :

t <1mm,c = ( 4% ~5% )t

t = 1 ~ 3mm, c = ( 6% ~8% )t

t = 3 ~ 8mm, c = ( 8% ~ 13%)t

以下是书本上的理论知识,主要依据是保证上下裂纹会合,从而获得良好的断面。

三角形 ABC通过关系可以获得间隙值c为:

c =( t – h0 ) tanβ =

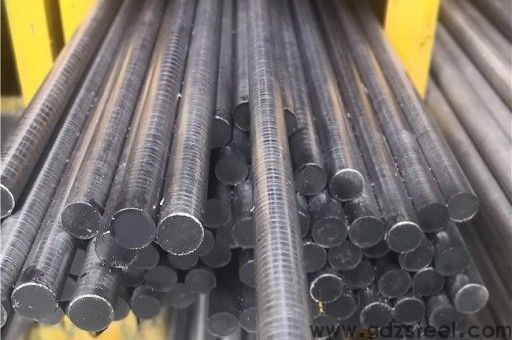

模具钢价格

t (1-h0/t) tanβ

式中, h0- 模具切入深度;β——更大剪应力方向和垂直夹角。

从上面看,间隙 c与材料厚度t、相对切入深度h 0/t以及裂纹的方向β有关。而h0与β材料越硬, h 0/t愈小。

因此,影响间隙值的主要因素是材料的性质和厚度。材料是硬是厚,间隙值越大。
