CPM 4V 粉末金属工具钢

　　CPM 4V 粉末金属工具钢CPM 4V是一种粉末金属工具钢，具有出色的综合性能，包括高冲击韧性和非常好的耐磨性。CPM 4V 应考虑用于精冲、粉末压制工具、加工高强度低合金 (HSLA) 钢、**高强度钢 (AHSS) 以及需要强度、耐磨性和韧性相结合的应用.

　　应用： CPM 4V 应考虑用于需要比 CPM 3V 提供的更高硬度和额外耐磨性的应用。

　　来自 Latrobe ** (Koncor) 的 CPM 4V 化学物质 2,949,356

　　来自 Crucible ** 3,809,541 (CPM) 和 5,830,287 (CPM 3V) 的 CPM 4V 性能

　　作品

　　C锰和铬莫五

　　1.350.400.805.02.953.85

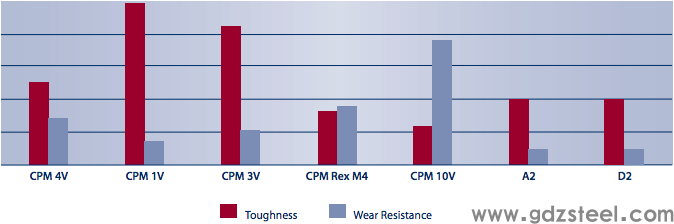

　　相对属性

　　物理性质

　　密度： 0.278 lb/in 3 (7700 kg/m 3 )

　　比热： 0.11 Btu/lb/°F (460 J/kg/°C)

　　弹性模量： 30 x 10 6 psi (207 GPa)

　　可加工性：1% 碳钢的 50-60%

　　热处理说明

　　硬化

　　预热： 1500-1550°F (816-845°C)，均衡。

　　奥氏体化(高温)：从预热中迅速加热。

　　更大耐磨性：

　　炉或盐浴：2100°F (1149°C)

　　在温度下浸泡15分钟

　　对于平衡的磨损和韧性：

　　炉或盐浴：1875-1950°F (1024-1065°C)

　　在温度下浸泡30分钟

　　对于更大韧性：

　　炉或盐浴：1800°F (982°C)

　　在温度下浸泡30分钟

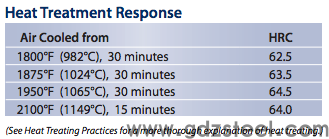

　　淬火：空气、加压气体、温油或盐。

　　对于加压气体，炉子的更小淬火压力应为 4 巴。

　　对于油，淬火至黑色，大约 900°F (482°C)，然后在静止空气中冷却至 150-125°F (66-51°C)。

　　对于保持在 1000-1100°F (538-593°C) 的盐，在盐中平衡，然后在静止空气中冷却至 150-125°F (66-51°C)。

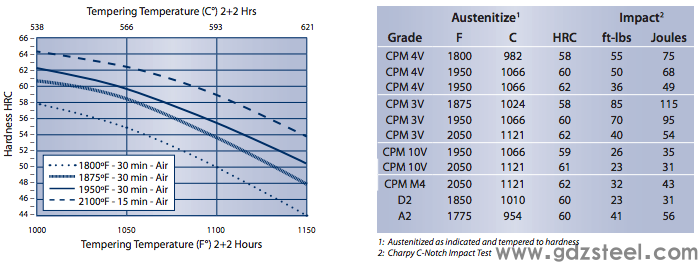

　　回火：淬火后立即回火。典型温度范围为 1000-1100°F (524-593°C)。不要回火低于 950°F (510°C)。在该温度下每英寸厚度保持 1 小时，更少 2 小时，然后空气冷却至环境温度。需要双重回火。

　　退火

　　退火必须在热加工后和再硬化前进行。

　　以不超过每小时 400°F(每小时 222°C)的速率加热至 1600-1650°F(871-899°C)，并在该温度下保持每英寸更大厚度 1 小时;更少2小时。然后用炉子以不超过每小时 50°F(每小时 28°C)的速度缓慢冷却至 1000°F(538°C)。在炉内或空气中继续冷却至环境温度。所得硬度应约为 241 HBW。
