CPM 1V 粉末金属工具钢

CPM 1V工具钢是一种中碳粉末冶金工具钢，具有极高的冲击韧性。独特的化学成分使工具具有出色的性能组合，包括非常高的冲击韧性、非常好的热硬度和良好的耐磨性。粉末冶金 (PM) 微观结构的细晶粒尺寸、小碳化物和卓越的清洁度提高了冲击韧性。

通常，在选择工具钢时，必须在高强度或高韧性之间进行选择，同时兼顾这两种性能中的另一种。然而，由于 CPM 1V 的硬度可达到 60's 洛氏 C，其独特的性能使其成为需要高强度和高冲击韧性、耐热性或以上所有要求的工具应用的**选择。

应用： CMP 1V 应考虑用于落料模、定径模、剪切刀片、冷锻和热锻冲头、锻模、齿轮滚压模以及许多其他需要强度和韧性相结合的应用。CPM 1V 也应考虑用于仅适用于 S7、A9 和高合金热作钢等钢的严苛应用。

作品

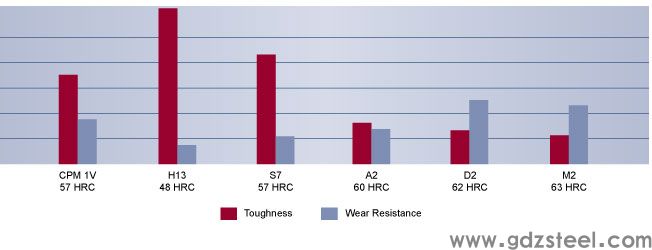

相对属性

物理性质

• 密度： 0.284 lb/in 3 (7850 kg/m 3 )
• 比重： 7.80
• 弹性模量： 30 x 10 6 psi (207GPa)
• 可加工性：1% 碳钢的 65-70%

热处理说明

硬化

预热： 1500-1550°F (816-845°C)，均衡。
奥氏体化（高温）：从预热中迅速加热。
熔炉： 1950-2025°F (1066-1107°C) 盐浴
： 1925-2000°F (1052-1093°C)

淬火：加压气体、温油或空气。

对于加压气体，大约每分钟 400°F (222°C) 到 1000°F (538°C) 以下的骤冷速率对于获得所需性能至关重要。

对于油，淬火至黑色，大约 900°F (482°C)，然后在静止空气中冷却至 150-125°F (66-51°C)。

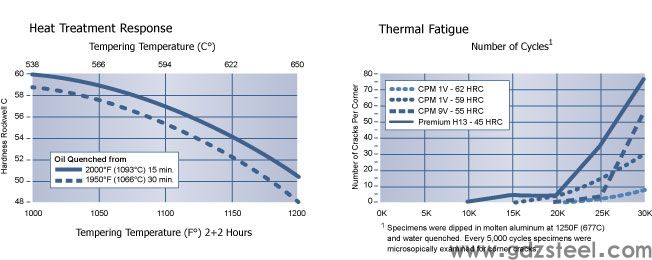

回火：淬火后立即回火。典型温度范围为 950-1100°F (510-593°C)。不要回火低于 950°F (510°C)。在该温度下保持 2 小时，然后空气冷却至环境温度。需要双重回火。如果工具将在热处理后从实心块进行电火花线切割，则建议进行三次回火。

退火

退火必须在热加工后和再硬化前进行。

以不超过每小时 400°F（每小时 222°C）的速率加热至 1575-1600°F（854-871°C），并在该温度下保持每英寸更大厚度 1 小时；更少2小时。然后用炉子以不超过每小时 50°F（每小时 28°C）的速度缓慢冷却至 1000°F（538°C）。在炉内或空气中继续冷却至环境温度。所得硬度更高应为 255 HRW。

*CPM、1V、3V、9V、10V、15V、S30V、S90V、Rex M4、Rex T15 和 Rex 76
