不锈钢模具(冲不锈钢304用什么模具钢)

不锈钢铸造模具用什么材料

1. 用易熔材料（例如蜡料或塑料）制成可熔性模型（简称熔模或模型），在其上涂覆若干层特制的耐火涂料，经过干燥和硬化形成一个整体型壳后，再用蒸汽或热水从型壳中熔掉模型，然后把型壳置于砂箱中，在其四周填充干砂造型，更后将铸型放入焙烧炉中经过高温焙烧（如采用高强度型壳时，可不必造型而将脱模后的型壳直接焙烧），铸型或型壳经焙烧后，于其中浇注熔融金属而得到铸件。

2. 熔模铸造更大的优点就是由于熔模铸件有着很高的尺寸精度和表面光洁度，所以可减少机械加工工作，只是在零件上要求较高的部位留少许加工余量即可，甚至某些铸件只留打磨、抛光余量，不必机械加工即可使用。由此可见，采用熔模铸造方法可大量节省机床设备和加工工时，大幅度节约金属原材料。目前还没什么钢材能耐你这么高温度的！

不锈钢熔炼温度达到1600℃已经足够，不锈钢精铸用的工序是这样的：做铝模——注成蜡模——蜡模表面涂上锆英砂之类的高温材料——化掉蜡模——烘烤剩下的模壳——模壳中进行浇注——冷却后敲掉模壳——完成。铸造材质和模具无关，模具仅与造型方法相关，手工造型木模、塑料模即可，机械造型需金属模。只有造型材料与材质相关，不锈钢一般可用砂型铸造，原砂二氧化硅含量大于98%，铜件原砂二氧化硅含量大于85%即可。工艺可选水玻璃砂、树脂砂，不锈钢刷锆英粉涂料，铜铸件可用普通涂料。带大家认识一下制造模具的材料，做好模具选材很关键。

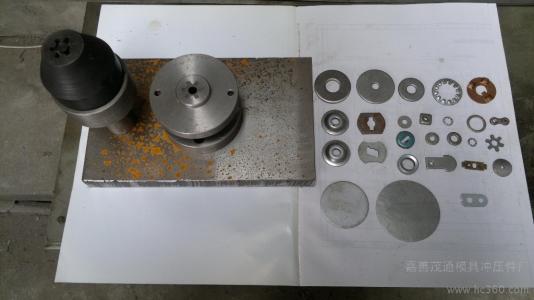

冲压不锈钢的模具和普通钢板的模具有何不同? 成本方面和别的方面有什么不同吗?

1、不锈钢材质比较硬，表面质量要求严。其模具寿命只有普通钢板的模具1/3.

2、对模具的要求：要用较好的模具钢，模具表面热处理要到位，模具表面粗糙度要求光。

包含压料板、凸凹模，都要热处理。

3、成本增加1/3.如果工件材料较薄（3毫米以内），冷冲裁不锈钢的冲裁模具刃板材料选择铬12完全可以，淬火至洛氏硬度54-56。工件材料越厚，刃板材料热处理硬度越要低一些。

铬12材料韧性不够优良，如果工件材料较厚（3毫米以上），建议选用韧性更好的 铬12钼钒 做刃板材料。
