模具钢网:gcr15有什么作用(GCR15什么材料)

gcr15钢中合金元素有哪些，作用是什么

GCr15轴承钢是一种合金含量较少、具有良好性能、应用更广泛的高碳铬轴承钢。经过淬火加回火后具有高而均匀的硬度、良好的耐磨性、高的接触疲劳性能。该钢冷加工塑性中等，切削性能一般，焊接性能差，对形成白点敏感性能大，有回火脆性。GCr15轴承钢，含c0.95-1.05，Mn0.25-0.45，Si0.15-0.35。

综合性能良好.球化退火后有良好的切削加工性能.淬火和回火后硬度高而且均匀,耐磨性能和接触疲劳强度高.热加工性能好.含有较少的合金元素,价格比较便宜。

Gcr15轴承钢用途——

除做滚珠、轴承套圈等外，有时也用来制造工具，如冲模、量具。

GCR15轴承钢圆钢

GCr15的牌号和用途？

GCr15是指一种合金含量较少的高碳铬轴承钢，经过淬火加低温回火后具有较高的硬度、均匀的组织、良好的耐磨性、高的接触疲劳性能。应用领域有机床的滚珠丝杆、涡轮喷气发动机喷嘴的喷口、柱塞、活门、衬套等。该钢冷加工塑性中等，切削性能一般，焊接性能差，对形成白点敏感性能大，有回火脆性。GCr15是一种更常用的高碳铬轴承钢，具有较高的淬透性，热处理后可获得高而均匀的硬度。耐磨性优于GCr9，接触疲劳强度高，有良好的尺寸稳定性和抗蚀性，冷变形塑性中等，切削性一般，焊接性差，对白点形成敏感，有**类回火脆性。在滚珠轴承制造中，用以轧制壁厚12mm.外径<250mm的H级至C级的轴承套，直径25.4-50.8mm的钢球;直径<22mm的滚子，此外也可用作承受大负荷.要求高耐磨性.高弹性极限.高接触疲劳强度的其他机械零件及各种精密量具冷冲模等。中国GB/T18254-2016日本JIS G4805:1991美国ASTM A295:1998统一数字代号:B00150C:0.95-1.05Mn:0.20-0.40Si:0.15-0.35S:≤0.020P:≤0.027Cr:1.30-1.65Mo:≤0.10Ni:≤0.30Cu:≤0.25Ni+Cu≤0.50供货态硬度(HRC):25.8抗拉强度(MPa):861.3屈服强度(MPa):518.42断后伸长率(%):27.95抗弯强度(MPa):1821.61其热处理制度为:钢棒退火，钢丝退火或830-840度油淬。热处理工艺参数:1.普通退火:790-810度加热，炉冷至650度后，空冷--HB170-2072.等温退火:790-810度加热，710-720度等温，空冷--HB207-2293.正 火:900-920度加热，空冷--HB270-3904.高温回火:650-700度加热，空冷--HB229-2855.淬 火:860度加热，油淬--HRC62-666.低温回火:150-170度回火，空冷--HRC61-667.碳氮共渗:820-830度共渗1.5-3小时，油淬，-60度至-70度深冷处理 +150度至+160回火，空冷--HRC≈67对轴承钢的冶炼质量要求很高，需要严格控制硫、磷和非金属夹杂物的含量和分布，因为非金属夹杂物的含量和分布对轴承钢的寿命影响很大。夹杂物量愈高，寿命就越短。为了改善冶炼质量，亦可采用真空冶炼，真空自耗精炼等新工艺来提高轴承钢的质量。用于制作各种轴承套圈和滚动体.例如:制作内燃机、电动机车、汽车、拖拉机、机床、轧钢机、钻探机、矿山机械、通用机械,以及高速旋转的个高载荷机械传动轴承的钢球、滚子和套圈. 除做滚珠、轴承套圈等外，有时也用来制造工具，如冲模、量具。

42CrMo和GCr15哪个贵？42CrMo和GCr15哪个贵

42CrMo肯定是比较贵de

Gcr15要求50到52度应该用多少度回？Gcr15要求50到5

这要看你淬火后的实测硬度。

正常情况下，大约在360℃左右

GCr15的化学成分

是一种合金含量较少、具有良好性能、应用更广泛的高碳铬轴承钢。经过淬火加回火后具有高而均匀的硬度、良好的耐磨性、高的接触疲劳性能。该钢冷加工塑性中等，切削性能一般，焊接性能差，对形成白点敏感性能大，有回火脆性。

化学成分/元素含量（%）

C：0.95-1.05 Mn：0.20-0.40 Si：0.15-0.35 S：<=0.020 P:<=0.027 Cr:1.30-1.65

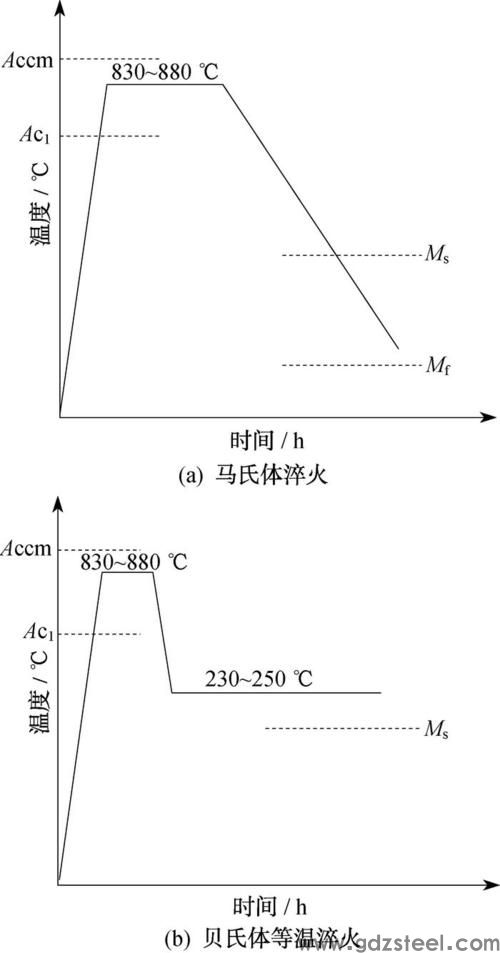

其热处理制度为：钢棒退火，钢丝退火或830-840度油淬。

GCr15的化学成分

是一种合金含量较少、具有良好性能、应用更广泛的高碳铬轴承钢。经过淬火加回火后具有高而均匀的硬度、良好的耐磨性、高的接触疲劳性能。该钢冷加工塑性中等，切削性能一般，焊接性能差，对形成白点敏感性能大，有回火脆性。

化学成分/元素含量（%）

C：0.95-1.05 Mn：0.20-0.40 Si：0.15-0.35 S：<=0.020 P:<=0.027 Cr:1.30-1.65

其热处理制度为：钢棒退火，钢丝退火或830-840度油淬。
