一种12Cr1MoV钢严重球化和正常金相组织的鉴别方法与流程

　　本发明属于理化检验技术领域，尤其涉及一种12cr1mov钢严重球化和正常金相组织的鉴别方法。

　　背景技术：

　　随着各大发电集团火电机组容量的提高，特别是超超临界百万机组的纷纷运营。对各个电站金属部件的监督也愈发显得重要。作为从材料本身角度进行监督的金相检验也开始受到重视。

　　作为合金结构钢的一种，12cr1mov钢具有更高的抗氧化性及热强性、良好的工艺性与焊接性是高压、超高压、亚临界电站锅炉过热器、集箱和主蒸气导管广泛采用的钢种。580℃时仍具有高的热强性和抗氧化性能，有较高的持久塑性。生产工艺较简单，焊接性能良好。由于加工工艺存在差异，该钢种存在铁素体+珠光体和铁素体+贝氏体两种金相组织。对于严重球化的12cr1mov钢，往往都是监督运行或者更换。并且，在12cr1mov钢的部件中，严重球化的铁素体+珠光体金相组织与正常铁素体+贝氏体组织较为相似，在实际现场检测过程中由于检测条件的限制很难将两者区分，容易造成对金属部件检测的误诊，给电厂造成不必要的经济损失。因此，提供一种12cr1mov钢严重球化的铁素体+珠光体和正常铁素体+贝氏体金相组织的鉴别方法，对提高理化检测效率以及降低误诊率大有帮助。

　　技术实现要素：

　　本发明的目的是提供一种12cr1mov钢严重球化和正常金相组织的鉴别方法，旨在解决对12cr1mov钢中严重球化的铁素体+珠光体和正常铁素体+贝氏体金相组织分辨困难的问题，更终降低12cr1mov材质金属部件理化检验监督的误诊率。

　　本发明提供了一种12cr1mov钢严重球化和正常金相组织的鉴别方法，用于鉴别12cr1mov钢严重球化的铁素体+珠光体和正常铁素体+贝氏体金相组织，包括金相组织观察及拉伸性能检验；

　　金相组织观察为：基于机械抛光、硝酸酒精腐蚀液的腐蚀以及金相显微镜的观察初步判断12cr1mov钢金相是否为疑似铁素体+贝氏体组织以及是否出现球化现象；

　　拉伸性能检验为：通过力学性能评价以及拉伸曲线的观察，确定12cr1mov钢是否符合使用要求以及更终确定铁素体+贝氏体金相组织。

　　进一步地，拉伸性能检验包括：

　　将拉伸曲线存在屈服平台平均抗拉强度比标准下限低的情况确定为严重球化的铁素体+珠光体金相；

　　将拉伸性能曲线不存在屈服平台并且平均抗拉强度比标准下限高出30mpa的情况确定为正常铁素体+贝氏体组织。

　　进一步地，金相组织观察包括：

　　使用硝酸含量为4％的硝酸酒精腐蚀液腐蚀20-30s。

　　进一步地，金相组织观察还包括：

　　将显微镜放大至500倍进行观察。

　　进一步地，拉伸性能检验还包括：

　　力学性能评价试验的试样使用线切割加工，并且没有毛边或尺寸不均的现象。

　　进一步地，力学性能评价试验的试样在试验前进行氧化皮的打磨。

　　进一步地，拉伸性能检验还包括：

　　拉伸性能检验时使用的拉伸速度为20mm/min。

　　进一步地，金相组织观察及拉伸性能检验同时进行。

　　借由上述方案，通过12cr1mov钢严重球化和正常金相组织的鉴别方法，鉴别12cr1mov钢严重球化的铁素体+珠光体和正常铁素体+贝氏体金相组织，可以有效减少12cr1mov钢严重球化组织的误诊率，保证了电站12cr1mov材质的重要金属部件的理化检验效率，并具有操作简单、节省人力等优点。

　　上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。

　　附图说明

　　图1为应用本发明鉴别出的严重球化铁素体+珠光体金相组织；

　　图2为应用本发明鉴别出的正常的铁素体+贝氏体金相组织。

　　具体实施方式

　　下面结合附图和实施例，对本发明的具体实施方式作进一步详细描述。以下实施例用于说明本发明，但不用来限制本发明的范围。

　　本实施例提供了一种12cr1mov钢严重球化和正常金相组织的鉴别方法，用于鉴别12cr1mov钢严重球化的铁素体+珠光体和正常铁素体+贝氏体金相组织，包括金相组织观察及拉伸性能检验；

　　金相组织观察为：基于机械抛光、硝酸酒精腐蚀液的腐蚀以及金相显微镜的观察初步判断12cr1mov钢金相是否为疑似铁素体+贝氏体组织以及是否出现球化现象；

　　拉伸性能检验为：通过力学性能评价以及拉伸曲线的观察，确定12cr1mov钢是否符合使用要求以及更终确定铁素体+贝氏体金相组织。

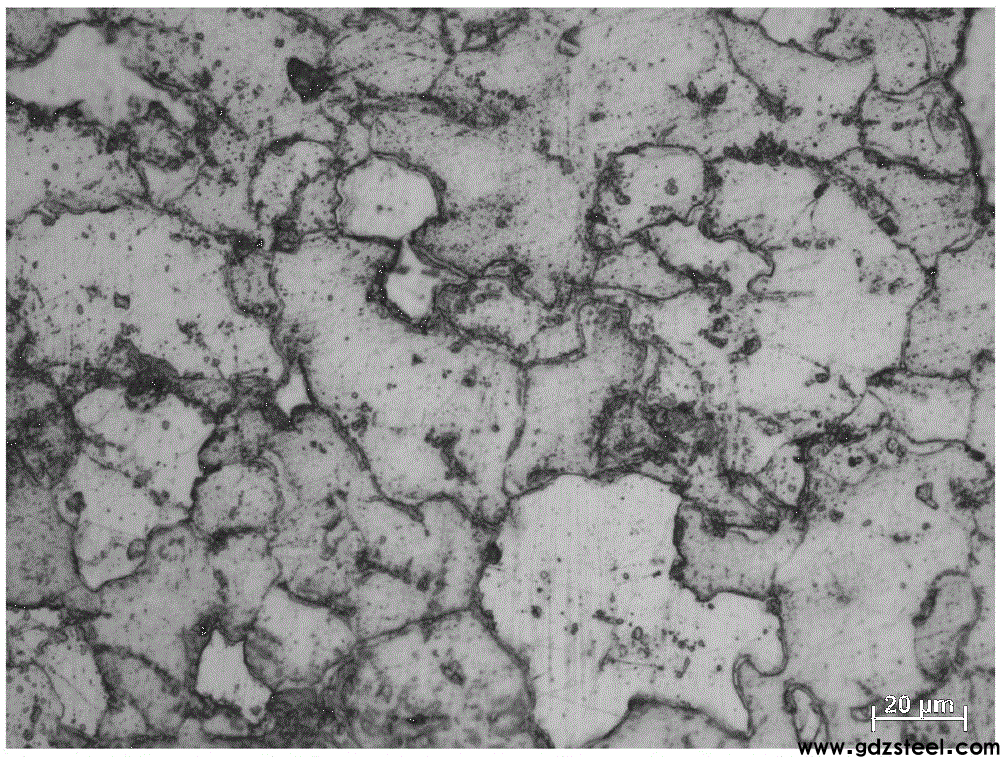

　　参图1、图2所示，图1为严重球化铁素体+珠光体金相组织，图2为正常的铁素体+贝氏体金相组织。

　　在本实施例中，拉伸性能检验包括：

　　将拉伸曲线存在屈服平台平均抗拉强度比标准下限低的情况确定为严重球化的铁素体+珠光体金相；

　　将拉伸性能曲线不存在屈服平台并且平均抗拉强度比标准下限高出30mpa的情况确定为正常铁素体+贝氏体组织。

　　参表1所示，表1为鉴别12cr1mov钢严重球化的铁素体+珠光体和正常铁素体+贝氏体金相组织的方法的抗拉强度汇总。

　　表1抗拉强度汇总

　　在本实施例中，金相组织观察包括：

　　使用硝酸含量为4％的硝酸酒精腐蚀液腐蚀20-30s，以获得较清晰的金相组织，防止腐蚀过度(20-30s)。

　　在本实施例中，金相组织观察还包括：

　　为了对金相组织进行评级，将显微镜放大至500倍进行观察。

　　在本实施例中，拉伸性能检验还包括：

　　为了准确进行力学性能评价试验，力学性能评价试验的试样使用线切割加工，并且没有毛边或尺寸不均的现象。

　　在本实施例中，力学性能评价试验的试样在试验前进行氧化皮的打磨。

　　在本实施例中，拉伸性能检验还包括：

　　为准确计算材料更大抗拉强度值，拉伸性能检验时使用的拉伸速度为20mm/min。

　　在本实施例中，为进一步加强材料理化检验效率，该方法无严格检验顺序，即金相组织观察及拉伸性能检验可以同时进行。

　　以上所述仅是本发明的优选实施方式，并不用于限制本发明，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明技术原理的前提下，还可以做出若干改进和变型，这些改进和变型也应视为本发明的保护范围。

　　技术特征：技术总结
