一种核用镍基690合金钢管的制作方法

　　本实用新型属于合金钢管技术领域，具体涉及一种核用镍基690合金钢管。

　　背景技术：

　　合金钢管主要用途是用于电厂，核电，高压锅炉，高温过热器和再热器等高压高温的管道上及设备上，它是采用优质碳素钢，合金结构钢和不锈耐热钢做材质，经热轧(挤、扩)或冷轧(拔)而成。然而现有的合金钢管在其防变形、抗腐蚀以及防开裂性能上仍需改进，所以我们需要一款新型的核用镍基690合金钢管来解决上述问题，满足人们的需求。

　　技术实现要素：

　　本实用新型的目的在于提供一种核用镍基690合金钢管，以解决其防变形、抗腐蚀以及防开裂性能上等问题。

　　为实现上述目的，本实用新型提供如下技术方案：一种核用镍基690合金钢管，包括钢管主体，所述钢管主体上表面设有温度测点，所述温度测点底部设有钢接管座，所述钢接管座底部设有外护橡胶，所述外护橡胶右侧设有支撑架，所述支撑架上表面设有固定螺栓，所述固定螺栓右侧设有防腐蚀隔层，所述防腐蚀隔层右侧设有吸附颗粒，所述吸附颗粒右侧设有缓冲机构，所述缓冲机构包括固定架、支撑轴i、缓冲弹簧、减振支座，所述固定架设置在缓冲机构中心，所述支撑轴i设置在固定架右侧，所述缓冲弹簧设置在支撑轴i底部，所述减振支座设置在缓冲弹簧底部，所述缓冲机构右侧设有支撑轴ii；

　　所述支撑轴ii底部设有耐磨层，所述耐磨层左侧设有防变形撑架，所述防变形撑架包括主撑体、防变形框架、固定螺杆、扩张柱，所述主撑体设置在防变形撑架中心，所述防变形框架设置在主撑体外表面，所述固定螺杆设置在防变形框架上表面，所述扩张柱设置在固定螺杆底部，所述防变形撑架底部设有稳定杆，所述稳定杆底部设有吸声衬管，所述吸声衬管底部设有密封盖。

　　优选的，所述密封盖包括吸声衬管、稳定杆，所述吸声衬管设置在密封盖上表面，所述稳定杆设置在吸声衬管右侧。

　　优选的，所述温度测点底部设有螺纹，所述温度测点与钢接管座通过螺纹转动连接。

　　优选的，所述吸声衬管设置为2个，2个所述吸声衬管分别左右对称设置在密封盖两侧。

　　优选的，所述支撑架和钢管主体通过固定螺栓连接。

　　优选的，所述支撑轴ii和钢管主体通过卡扣固定连接。

　　本实用新型的技术效果和优点：1、该种核用镍基690合金钢管增设有防变形框架，通过扩张柱防止管道受外力后变形，同时缓冲机构起到防开裂的作用；

　　2、该种核用镍基690合金钢管增设有防腐蚀隔层和密封盖，用以抵抗晶体间的腐蚀作用。

　　附图说明

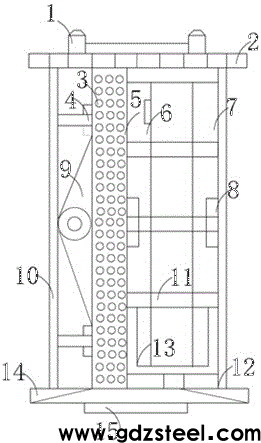

　　图1为本实用新型的结构示意图；

　　图2为本实用新型的缓冲机构结构示意图；

　　图3为本实用新型的防变形撑架结构示意图。

　　图中：1-温度测点，2-钢接管座，3-防腐蚀隔层，4-固定螺栓，5-吸附颗粒，6-缓冲机构，601-固定架，602-支撑轴i，603-缓冲弹簧，604-减振支座，7-钢管主体，8-支撑轴ii，9-支撑架，10-外护橡胶，11-耐磨层，12-稳定杆，13-防变形撑架，1301-主撑体，1302-防变形框架，1303-固定螺杆，1304-扩张柱，14-吸声衬管，15-密封盖。

　　具体实施方式

　　下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

　　本实用新型提供了如图1、图2和图3所示的一种核用镍基690合金钢管，包括钢管主体7，所述钢管主体7上表面设有温度测点1，所述温度测点1底部设有钢接管座2，所述钢接管座2底部设有外护橡胶10，所述外护橡胶10右侧设有支撑架9，所述支撑架9上表面设有固定螺栓4，所述固定螺栓4右侧设有防腐蚀隔层3，所述防腐蚀隔层3右侧设有吸附颗粒5，所述吸附颗粒5右侧设有缓冲机构6，所述缓冲机构6包括固定架601、支撑轴i602、缓冲弹簧603、减振支座604，所述固定架601设置在缓冲机构6中心，所述支撑轴i602设置在固定架601右侧，所述缓冲弹簧603设置在支撑轴i602底部，所述减振支座604设置在缓冲弹簧603底部，所述缓冲机构6右侧设有支撑轴ii8；

　　所述支撑轴ii8底部设有耐磨层11，所述耐磨层11左侧设有防变形撑架13，所述防变形撑架13包括主撑体1301、防变形框架1302、固定螺杆1303、扩张柱1304，所述主撑体1301设置在防变形撑架13中心，所述防变形框架1302设置在主撑体1301外表面，所述固定螺杆1303设置在防变形框架1302上表面，所述扩张柱1304设置在固定螺杆1303底部，所述防变形撑架13底部设有稳定杆12，所述稳定杆12底部设有吸声衬管14，所述吸声衬管14底部设有密封盖15。

　　具体的，所述密封盖15包括吸声衬管14、稳定杆12，所述吸声衬管14设置在密封盖15上表面，所述稳定杆12设置在吸声衬管14右侧，所述密封盖15保证管道的密封性能。

　　具体的，所述温度测点1底部设有螺纹，所述温度测点1与钢接管座2通过螺纹转动连接，所述温度测点1便于外界测定管内温度。

　　具体的，所述吸声衬管14设置为2个，2个所述吸声衬管14分别左右对称设置在密封盖15两侧，所述吸声衬管14用于降低减少管内噪声。

　　具体的，所述支撑架9和钢管主体7通过固定螺栓4连接，所述支撑架9使整个管道框架更牢固。

　　具体的，所述支撑轴ii8和钢管主体7通过卡扣固定连接，所述支撑轴8有助于防止管道变形。

　　工作原理：该种核用镍基690合金钢管在使用的过程中，先将钢管主体7各部件连接完毕，通过温度测点1可测定管内温度，外护橡胶10和防腐蚀隔层3中的吸附颗粒5都有助于抵抗晶体间的腐蚀，缓冲机构6的固定架601承接支撑轴602，缓冲弹簧603和减振支座604起到缓冲作用，防止管道开裂，耐磨层11增加了管道的摩擦力，防变形撑架13通过主撑体1301外表面的防变形框架1302支撑管道内壁，固定螺杆1303控制扩张柱1304使其从四面对管道进行支撑，吸声衬管14吸收并降低管内噪音，密封盖15保证管道的密封性。设计紧密合理，具有很强的实用性，适合推广。
