一种模具钢去应力装置的制作方法

  一种模具钢去应力装置的制作方法

  本实用新型涉及模具钢加工设备技术领域,尤其涉及一种模具钢去应力装置。

  背景技术:

  模具钢是用来制造冷冲模、热锻模、压铸模等模具的钢种。模具是机械制造、无线电仪表、电机、电器等工业部门中制造零件的主要加工工具。模具的质量直接影响着压力加工工艺的质量、产品的精度产量和生产成本,而模具的质量与使用寿命除了靠合理的结构设计和加工精度外,主要受模具材料和热处理的影响。

  模具钢长期使用内部会产生应力,严重时导致工件裂开,不能利用,并且传统的模具钢去除应力时效率较低且效果不好,不能有效地将模具钢的应力去除,保证工件的使用寿命。

  技术实现要素:

  本实用新型的目的是为了解决现有技术中存在去除应力效果差、效率低的缺点,而提出的一种模具钢去应力装置。

  为了实现上述目的,本实用新型采用了如下技术方案:

  一种模具钢去应力装置,包括支撑底座,所述支撑底座的顶部依次通过螺栓固定有立柱以及导柱,所述立柱的顶部通过螺丝安装有振动机,振动机的顶部通过螺丝固定有加工台,所述加工台的顶部滑动设置有滑块,滑块的一侧设置有调节螺杆,所述导柱的顶部通过螺栓固定有支撑板,且导柱的外部滑动设置有升降台,支撑板的顶部安装有气缸,气缸的内部安装有移动杆,所述移动杆的另一端与所述升降台的顶部通过螺栓固定连接,所述升降台的底部分别通过螺钉固定有升降杆以及相位杆,所述升降杆的底部粘接有第二敲打块,所述相位杆的另一端活动铰接有联动杆,联动杆的另一端活动铰接有推杆,推杆的另一端粘接有**敲打块,且推杆滑动设置在支撑底座的顶部。

  优选的,所述立柱的外部套设有减震弹簧,减震弹簧的一端通过卡扣固定在支撑底座的顶部,且减震弹簧的另一端通过卡扣与振动机的底部固定连接。

  优选的,所述加工台的顶部通过铆钉固定有滑轨,滑轨滑动连接有滑块,滑块的一侧开设有圆槽,所述调节螺杆的一端嵌入在圆槽的内部,所述加工台的顶部通过螺钉固定有固定块,固定块的中心开设有螺孔,调节螺杆螺纹固定在螺孔的内部。

  优选的,所述支撑底座的顶部焊接组装有支撑杆,所述推杆的底部开设有滑槽,滑槽与支撑杆滑动连接。

  优选的,所述升降台上开设有通孔,通孔的内部焊接组装有导套,所述导柱嵌入在导套的内部。

  优选的,所述支撑板的中心开设有活动孔,所述移动杆穿过活动孔的内部。

  本实用新型的有益效果是:

  1、本实用新型中改变传统模具钢去除应力的放置,采用专门去除应力的设备,提高了去除模具钢应力的效率。

  2、本实用新型中通过**敲打块、第二敲打块、振动机、推杆、联动杆等结构的设置,装置在去除应力时,底部通过振动机进行共振,并且顶部几个面同时受到敲打,能够有效地将工件内部的应力去除。

  附图说明

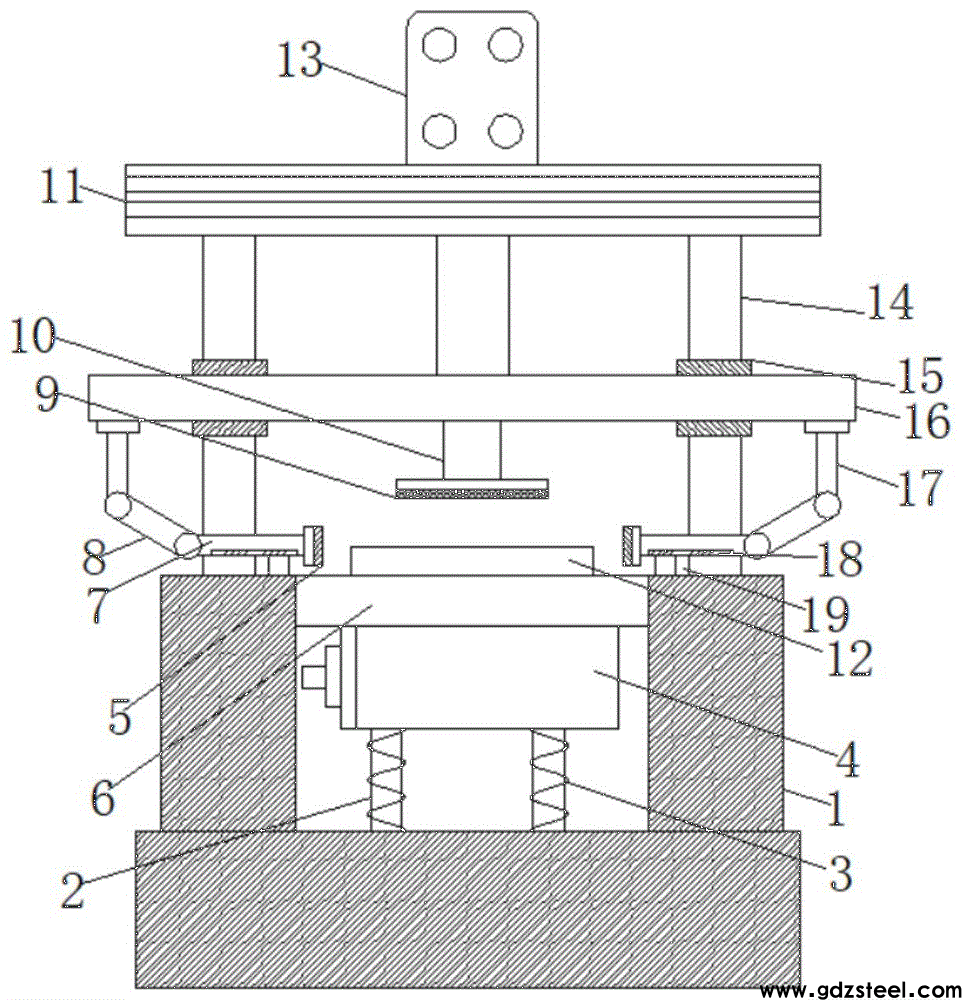

  图1为本实用新型提出的一种模具钢去应力装置的主视图;

  图2为本实用新型提出的加工台的俯视图。

  图中:1支撑底座、2立柱、3减震弹簧、4振动机、5**敲打块、6加工台、7推杆、8联动杆、9第二敲打块、10升降杆、11支撑板、12滑块、13气缸、14导柱、15导套、16升降台、17相位杆、18滑槽、19支撑杆、20滑轨、21调节螺杆、22圆槽。

  具体实施方式

  下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。

  参照图1-2,一种模具钢去应力装置,包括支撑底座1,所述支撑底座1的顶部依次通过螺栓固定有立柱2以及导柱14,立柱2的顶部通过螺丝安装有振动机4,振动机4的顶部通过螺丝固定有加工台6,加工台6的顶部滑动设置有滑块12,滑块12的一侧设置有调节螺杆21,导柱14的顶部通过螺栓固定有支撑板11,且导柱14的外部滑动设置有升降台16,支撑板11的顶部安装有气缸13,气缸13的内部安装有移动杆,移动杆的另一端与升降台16的顶部通过螺栓固定连接,升降台16的底部分别通过螺钉固定有升降杆10以及相位杆17,升降杆10的底部粘接有第二敲打块9,相位杆17的另一端活动铰接有联动杆8,联动杆8的另一端活动铰接有推杆7,推杆7的另一端粘接有**敲打块5,且推杆7滑动设置在支撑底座1的顶部,立柱2的外部套设有减震弹簧3,减震弹簧3的一端通过卡扣固定在支撑底座1的顶部,且减震弹簧3的另一端通过卡扣与振动机4的底部固定连接,加工台6的顶部通过铆钉固定有滑轨20,滑轨20滑动连接有滑块12,滑块12的一侧开设有圆槽22,改变传统模具钢去除应力的放置,采用专门去除应力的设备,提高了去除模具钢应力的效率,调节螺杆21的一端嵌入在圆槽22的内部,加工台6的顶部通过螺钉固定有固定块,固定块的中心开设有螺孔,调节螺杆21螺纹固定在螺孔的内部,支撑底座1的顶部焊接组装有支撑杆19,推杆7的底部开设有滑槽18,滑槽18与支撑杆19滑动连接,升降台16上开设有通孔,通孔的内部焊接组装有导套15,导柱14嵌入在导套15的内部,支撑板11的中心开设有活动孔,移动杆穿过活动孔的内部,通过**敲打块5、第二敲打块9、振动机4、推杆7、联动杆8等结构的设置,装置在去除应力时,底部通过振动机4进行共振,并且顶部几个面同时受到敲打,能够有效地将工件内部的应力去除。

  本实施例中,加工时,将模具钢放置在加工台6的顶部,随后人员转动调节螺杆21,调节螺杆21在固定块的内部螺纹移动,调节螺杆21的一端在圆槽22的内部滑动,推动滑块12向中间移动,将工件进行夹紧,人员接通设备电源,通过现有技术动力源气缸13驱动移动块使升降台16上下移动,顶部的**敲打块5对工件的顶部进行敲到,升降台16下降时,相位杆17向下移动,联动杆8的一端受到向下的压力,联动杆8的另一端有向中间的推力,使推杆7在支撑杆19上滑动,对工件的两侧进行敲打,同时底部的振动机4工作与模具钢产生共振,有效地对工件的应力进行去除。
