合金钢拔丝生产线消磁装置的制作方法

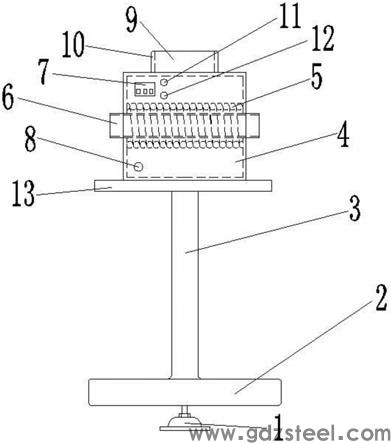

1.本实用新型涉及合金钢拔丝技术领域,尤其涉及一种合金钢拔丝生产线消磁装置。背景技术:2.在钢材拔丝机现有技术生产过程中,钢材原材料直接通过轧头机轧头后通过拔丝抛丸机对材料表面进行抛丸处理,再通过拉拔模具,拉制成较小规格产品,拉拔过程中以拉拔粉作为拉拔润滑物质。此工艺条件下生产的拉拔产品色泽灰暗,表面不光滑,因为材料经过抛丸后表面产生磁性,表面会吸附些铁屑、抛丸砂,再通过拉拔模具压延后,氧化皮、抛丸砂物质就粘在材料表面,使产品表面粗糙凹凸不平,为解决这一问题,我司在拔丝模具入口处加装了一道毛刷工序,用来阻档材料上的物质进入模具,但是此方案存在以下几个问题:3.1、遇到磁性特大的材料,毛刷根本没有足够的阻力来阻挡铁屑、抛丸砂,经过拉拔压延抛丸砂会嵌入到材料内部,肉眼还看不出来。4.2、而且因为材料的磁性,其它生产装置也会发生材料粘住不自动走料的情况。技术实现要素:5.本实用新型为解决现有拔丝机抛丸后会对材料产生一定的磁性,导致表面抛丸坑的问题,提供一种生产高效率、产品高质量、降低不良率的合金钢拔丝生产线消磁装置。6.为解决上述技术问题,本实用新型的技术方案是:合金钢拔丝生产线消磁装置,包括底板,底板的底部安装有调节底座,底板的顶部垂直焊接有支撑柱,支撑柱的顶部安装有绝缘板,绝缘板的顶部安装有消磁器外壳,消磁器外壳的相对两侧面中心处开设有一个圆形口,中心管安装在消磁器外壳内,且中心管的两端均穿出消磁器外壳的圆形口,中心管的外圈缠绕有消磁线圈,消磁器外壳的正面设有调节开关、启动开关、停止开关,电源线的一头穿过消磁器外壳与消磁线圈连接,并与调节开关、启动开关、停止开关连接,电源线的另一头与插座连接,消磁器外壳的顶部安装有风机盒,风机盒内安装有风机,风机与电源线连接。7.进一步的,调节开关、启动开关、停止开关位于消磁器外壳的上部,电源线位于消磁器外壳的下部。8.本实用新型无论加工产品的规格,都可以调节消磁功率大小来实现;消磁后的材料表面更加干净光滑,不再有铁削、抛丸砂粘连,避免后续进入拔丝模具产生的圆坑、料疤;没有磁性的材料也更利于后续的热处理、磨床加工,也更符合客户的订货标准。附图说明9.图1是本实用新型主视图;10.图2是本实用新型俯视图;11.图3是本实用新型侧视图。12.其中:1、调节底座;2、底板;3、支撑柱;4、消磁器外壳;5、消磁线圈;6、中心管;7、调节开关;8、电源线;9、风机;10、风机盒;11、启动开关;12、停止开关;13、绝缘板。具体实施方式13.下面结合附图1-3对本实用新型的具体实施方式作进一步说明。14.合金钢拔丝生产线消磁装置,两个调节底座1安装在底板2的下方,左右各一个,调节底座1可以上下调节以调整高度。底板2的上方中心焊接支撑柱3,支撑柱3为一根圆管。支撑柱3的上方安装一块绝缘板13,绝缘板13上方安装一正方体消磁器外壳4,消磁器外壳4内部镂空,左右两个面中心各开一个圆形口,中心管6材质为铝管,穿过两个圆形口架在消磁器外壳4的中心,消磁线圈5缠绕安装在中心管6外圈,调节开关7、启动开关11、停止开关12安装在消磁器外壳4的正面,电源线8一头连接插座,一头穿过消磁器外壳4的正面左下方,与消磁器内部的消磁线圈5连接,并与调节开关7、启动开关11、停止开关12连接控制。风机盒10安装在消磁器外壳4的上方,风机9安装在风机盒10内部,并与电源线8连接。15.工作时通电,打开启动开关11,切换调节开关7来选择消磁功率大小,电流通过消磁线圈5,在消磁线圈5中产生消磁磁场,对中心管6中的钢材进行消磁。16.本装置涉及skd61、fdac、d2、9crwmn、cr12move等合金工具钢材料在拔丝生产过程中对材料起到消磁的作用,防止生产的材料带磁导致后续生产过程中出现材料吸附在设备上无法正常加工,作为拔丝机的一个性能品质改善辅助装置。17.以上所述,仅为本实用新型较佳的具体实施方式,但本实用新型的保护范围并不局限于此,任何熟悉本技术领域的技术人员在本实用新型披露的技术范围内,根据本实用新型的技术方案及其实用新型构思加以等同替换或改变,都应涵盖在本实用新型的保护范围之内。
技术特征:1.合金钢拔丝生产线消磁装置,其特征在于,包括底板(2),底板(2)的底部安装有调节底座(1),底板(2)的顶部垂直焊接有支撑柱(3),支撑柱(3)的顶部安装有绝缘板(13),绝缘板(13)的顶部安装有消磁器外壳(4),消磁器外壳(4)的相对两侧面中心处开设有一个圆形口,中心管(6)安装在消磁器外壳(4)内,且中心管(6)的两端均穿出消磁器外壳(4)的圆形口,中心管(6)的外圈缠绕有消磁线圈(5),消磁器外壳(4)的正面设有调节开关(7)、启动开关(11)、停止开关(12),电源线(8)的一头穿过消磁器外壳(4)与消磁线圈(5)连接,并与调节开关(7)、启动开关(11)、停止开关(12)连接,电源线(8)的另一头与插座连接,消磁器外壳(4)的顶部安装有风机盒(10),风机盒(10)内安装有风机(9),风机(9)与电源线(8)连接。2.根据权利要求1所述的合金钢拔丝生产线消磁装置,其特征在于,所述的调节开关(7)、启动开关(11)、停止开关(12)位于消磁器外壳(4)的上部,电源线(8)位于消磁器外壳(4)的下部。技术总结
