FeCoNiCrMn高熵合金电解腐蚀电解液及其金相组织的显示方法与流程

　　本发明涉及一种feconicrmn高熵合金电解腐蚀电解液及其金相组织的显示方法。

　　背景技术：

　　金相显示技术日臻完善，方法多种多样，化学显示是更基本的和应用更广的方法。对于普通碳钢，4%硝酸酒精溶液是合适的显示剂。不锈钢大多采用王水作为金相腐蚀剂。研究中曾用王水成功显示了alfecrconicu高熵合金的金相，然而对于feconicrmn高熵合金，普通显示剂并没有效果，用王水腐蚀也不易控制，且会出现严重点蚀现象，影响组织观察。

　　技术实现要素：

　　本发明所要解决的技术问题是克服现有技术的缺陷，提供一种feconicrmn高熵合金电解腐蚀电解液及其金相组织的显示方法，能快速有效的显示材料的金相组织。

　　为解决上述技术问题，本发明提供一种feconicrmn高熵合金电解腐蚀的电解液，其特征是，所述电解液为质量分数为10%的草酸水溶液。

　　本发明还提供一种feconicrmn高熵合金金相组织的显示方法，其特征是，包括：

　　粗磨，细磨；

　　在抛光机上用金刚石抛光膏对其进行机械抛光；

　　电解腐蚀，电解液为质量分数为10%的草酸水溶液；

　　无水乙醇冲洗，吹干，放置于金相显微镜下观察。

　　优选地，先将金相试样在150#砂纸上粗磨，接着再用1200#、1500#的砂纸细磨，换下一道砂纸时采用与上一道砂纸磨的方向相垂直的方向。

　　优选地，所述抛光膏使用规格为w2.5的人造金刚石研磨膏。

　　优选地，所述电解腐蚀的电压为6伏，温度为24℃。

　　优选地，所述电解时长为12～15秒。

　　本发明所达到的有益效果：feconicrmn高熵合金是一种面心立方的固溶体，其金相组织显示即为晶界显示，而10%的草酸水溶液电解腐蚀具有很强的晶界腐蚀效果，其效果不同于王水的腐蚀，同时该高熵合金具有较高的铬，耐腐蚀性能较强，因此常规的腐蚀剂已不能使用，而10%的草酸水溶液电解腐浸蚀具有很好的晶界腐蚀效果。

　　附图说明

　　图1～图4为采用王水腐蚀feconicrmn高熵合金铸态组织的金相照片；

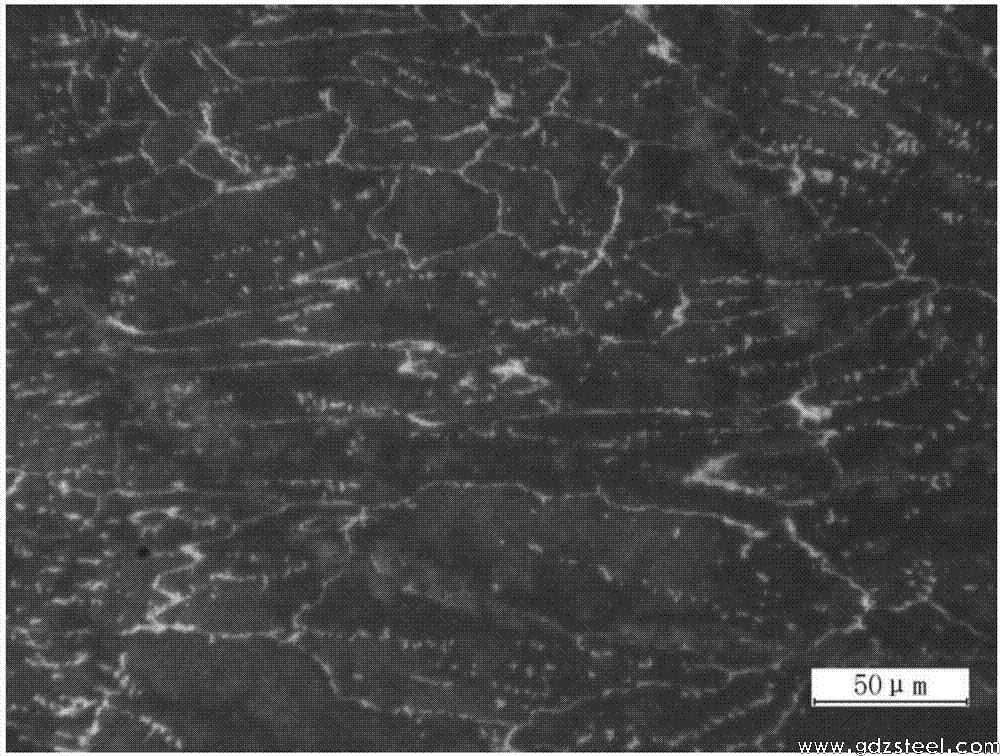

　　图5～图9为采用本发明的金相组织显示方法拍摄的金相照片。

　　具体实施方式

　　下面结合附图对本发明作进一步描述。以下实施例仅用于更加清楚地说明本发明的技术方案，而不能以此来限制本发明的保护范围。

　　实施例1

　　本发明提供一种feconicrmn高熵合金电解腐蚀的电解液，所述电解液为质量分数为10%的草酸水溶液。

　　本发明提供一种feconicrmn高熵合金金相组织的显示方法，包括以下步骤：

　　先将金相试样在150#砂纸上粗磨，接着再用1200#、1500#的砂纸细磨，换下一道砂纸时要采用与上一道砂纸磨的方向相垂直的方向。然后在抛光机上用金刚石抛光膏对其进行机械抛光，抛光膏使用规格w2.5的人造金刚石研磨膏。接下来进行电解腐蚀。电解液为质量分数为10%的草酸水溶液，电解电压为6伏，温度为24℃，电解时长12～15秒。更后用酒精冲洗，吹干，放置于金相显微镜下观察，如图5～图9所示，可看到明显的柱状组织。

　　对比实施例

　　采用王水腐蚀feconicrmn高熵合金铸态组织，金相照片如图1～图3所示，不能看清任何柱状组织。如果采用刚配置好的王水，并控制好腐蚀时间在3～15秒内，才能获得图4金相图，但是仍不能看清楚显示铸造柱状组织。

　　以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明技术原理的前提下，还可以做出若干改进和变形，这些改进和变形也应视为本发明的保护范围。

　　技术特征：技术总结
