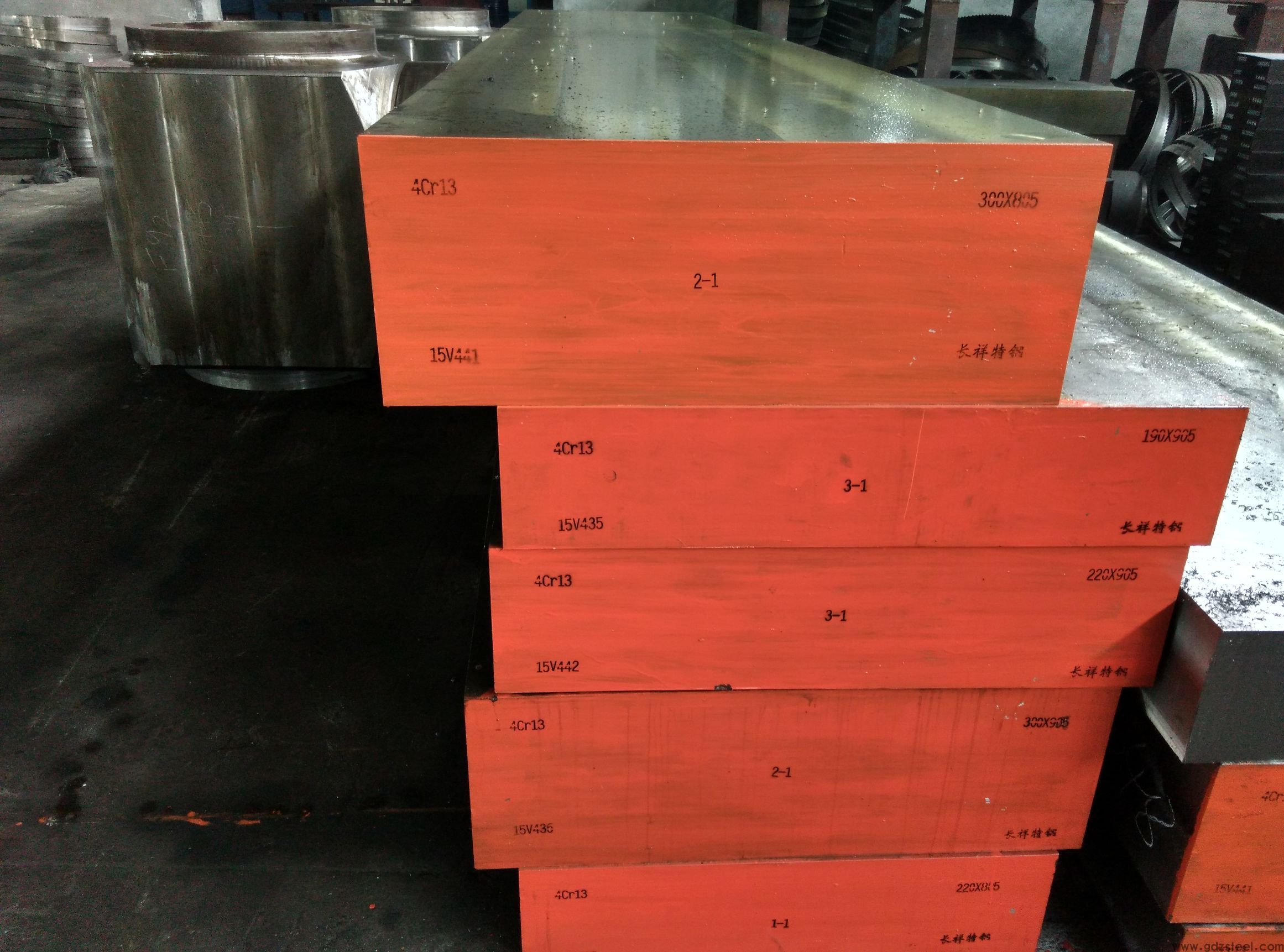

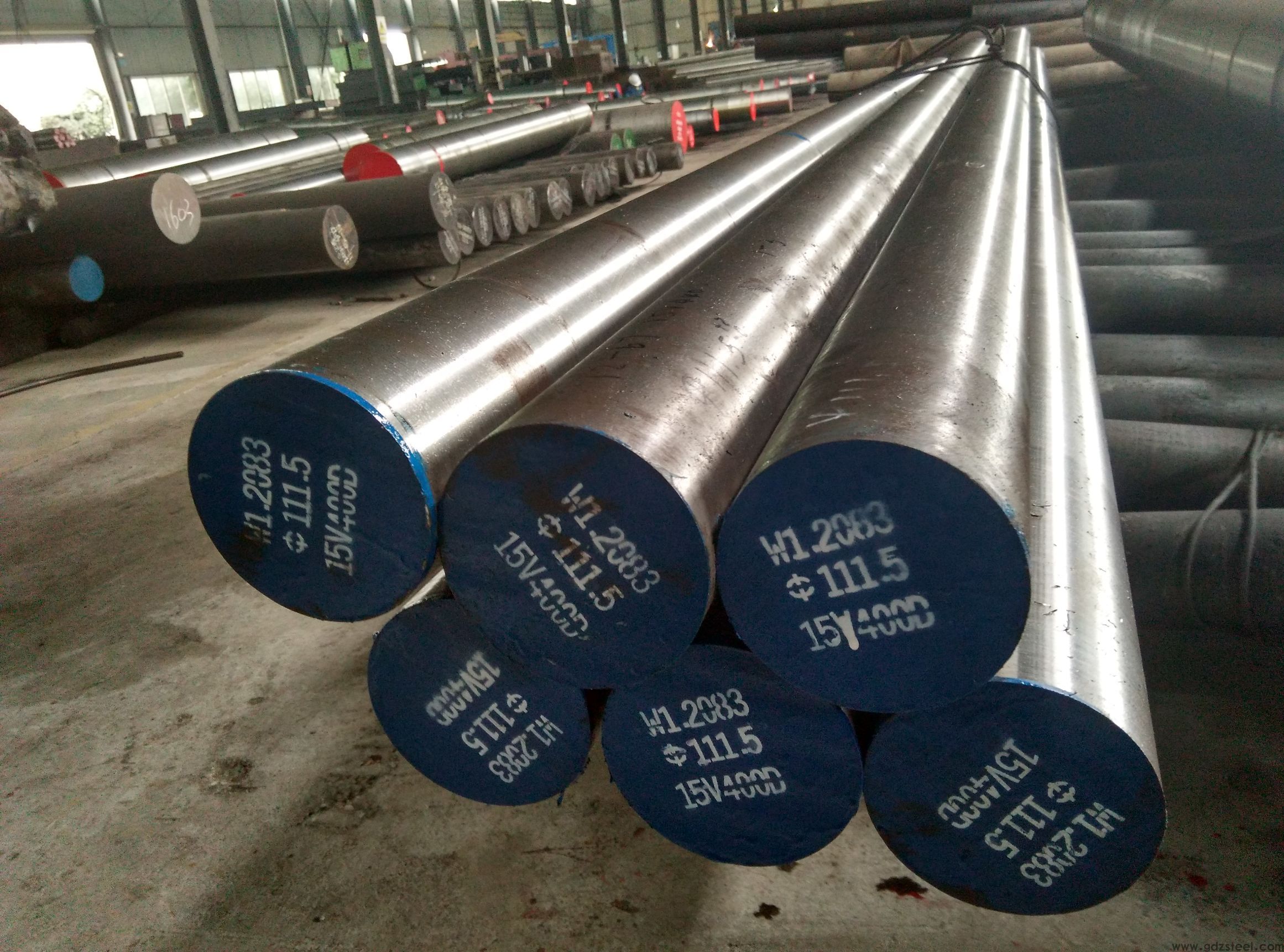

(进口s136化学成分)预硬化塑料模具钢4Cr13(1.2083)
我国牌号4Cr13(40Cr13)；英国牌号420；法国牌号1.2083；日本牌号SUS420J2；德国进口牌号S136
特性：
含镁量达到13%的塑胶模具钢材，好的打磨抛光性和优异的耐磨性能，常见于耐酸碱注塑模具。
有着较好的抗腐蚀、耐磨性能、切削性能和钻削性。
机械加工制造特性好，比2Cr13有更好的抗压强度、硬度，但耐腐蚀性比不上2Cr13。
主要用途：
1. 用以玻壳模具钢材。
2. 适合制做承担高负载、超耐磨，及其在浸蚀物质下运行的注塑模具、全透明塑胶制品模貝。
3. 适用制做规定一定抗压强度、比较大横截面的注塑模具。
4. 耐腐蚀性、高精密模貝。
热处理工艺：
淬火：750～800℃均热透烧，≤30℃/h随炉缓冷至550℃出炉空冷，硬度≤HB235。
热处理：1050～1100℃，油冷，硬度52～55HRC。
回火：回火温度200～300℃，硬度50～53HRC。
回火温度先后为200℃/300℃/400℃/500℃/550℃/600℃/650℃,硬度依次为53HRC/52HRC/51HRC/50HRC/44HRC/33HRC/28HRC；
本文部分内容来源于网络，我们仅作为信息分享。本站仅提供信息存储空间服务，不拥有所有权，不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容， 请发送邮件至 promaxsts@163.com 举报，一经查实，本站将立刻删除。
原文链接:优钢网 » (进口s136化学成分)预硬化塑料模具钢4Cr13(1.2083)
原文链接:优钢网 » (进口s136化学成分)预硬化塑料模具钢4Cr13(1.2083)
发表评论
