(进口s136价格多少一公斤)精密的塑胶齿轮的注塑模具,在模具钢材的选择上有何讲究_

?

一、塑料齿轮模貝型腔用资料的性能规定

①机械加工制造性能好。采用便于钻削，而且在生产后能获得高精密、高表层质量的模具钢种。因此，应关键采用中碳铝合金模具钢。

②高韧性、延展性好。在齿轮注塑生产全过程中，型腔齿轮临床诊断面非常容易被塑料垃圾压蹋产生凹痕，导致传动齿轮溢料发生毛边。因而，规定采用热处理工艺后抗压强度高、延展性好和不容易崩缺的高质量的铝合金模具钢。

③火苗生产加工性能好。当代模已然广泛选用电火花线切割和火花放电成形做为齿轮型腔的更后成形制作工艺，一般均没法开展之后镜面抛光生产加工（有着耐磨材料流机器设备企业以外）。因而，规定选用在金属加工形变量和外表粗糙度较小和质变硬底化层较薄的高品质模具钢种。

④抗磨损、缓解疲劳性能好。塑胶齿轮的注塑成型工作压力较高，齿轮型腔不但遭受髙压塑胶熔体的冲击性，并且还受热冷交替变化的溫度内应力功效。一般的高碳钢碳素钢，根据热处理工艺可得到高韧性，但延展性差易产生表层裂痕或传动齿轮易发生崩缺，故不可以选用。除此之外，齿轮型腔一旦发生一切损害，一般均没法开展修补。因而，应取用抗磨损、缓解疲劳性能好的中碳铝合金高品质模具钢。

⑤耐溶剂浸蚀性能强。聚甲醛等塑胶对模貝有一定的锈蚀功效，尤其是较湿冷的未通过去湿干躁解决的聚甲醛，在注塑全过程中会造成煤层气与气体混合气，对型腔和型芯、丝杆打料筒等零部件造成化学腐蚀功效。因而，应取用抗腐蚀性能强的铝合金高品质模具钢。

二、塑料齿轮模貝型腔原材料的采用参照

依据塑胶齿轮型腔和型芯规格的尺寸，可立即选用棒料或型材加工。20个世纪80时代至今，在我国逐渐引入海外生产制造的高品质模具钢来生产制造齿轮塑料模具型腔、型芯等重要成形零部件件，关键有英国、日本和法国生产制造的预硬模貝例，此外，国内模貝销也层出不穷，为减少注入模的制造成本具有了充分的推动作用。

常见的塑料齿轮国内模具钢有什么？

1.预软钢

国内P20(3Cr2Mo)预硬钢的硬度可达36~38HRC,抗拉强度为1330MPa.无须热处理工艺就可以确保模件得到较高的形态和规格精密度规定，也便于钻削生产和打磨抛光，适用注入变位系数为10千次上下成形模件。在预软钢中添加硫，能改进其钻削性能。

国内SMI（55CrNiMnMoVS)和5NiSCa(5CrNiMnMoVSCa)预硬底化后的强度为35~45HRC,但钻削性能类似中碳时效处理钢，适用注入变位系数为20千次上下成形模件。

国内718(3Cr2NiMo)预软钢是国内P20改进版钢材型号，质量上面有比较大改善，填补了P20的不够。除开不可以用以有耐蚀性规定的注塑模具零件外，现阶段是中国运用更普遍的通

用型塑胶模具钢材的典型性钢材型号，较为适用15千次上下成形模件。

2.镜面玻璃钢

镜面钢多归属于进行析出硬底化钢，也称作时效性硬底化钢，是选用真空泵冶炼方式生产制造的。这类钢在真空下通过500~550℃,开展5~10h调质处理，不锈钢板材弥漫进行析出复合型合金化合物，使不锈钢板材产生硬底化，具备40~45HRC强度，且耐磨性能好、处理方式的形变量小。因为材料纯粹，可做抛光处理，并能光浸蚀细致图案设计，具备不错的电火花线切割及抗生锈性能。也有一种渗氮高韧性钢25CrNiMoAl,时效处理后强度为23~25HRC,时效性后强度38~42HRC,通过渗氮处理后表面强度可达70HRC以上，适用玻纤弹性体材料的注入模成形零部件。

3.抗腐蚀钢

国内PCR(6Cr16NiCuNb)归属于不锈钢板料钢材牌号，但比一般不锈钢板具备更高韧性，更强的钻削性能和打磨抛光性能，且热处理工艺形变小，应用溫度低于400℃,风冷淬硬可达42~53HRC,适用中氮和无卤阻燃剂的腐蚀塑胶注塑成型模件。

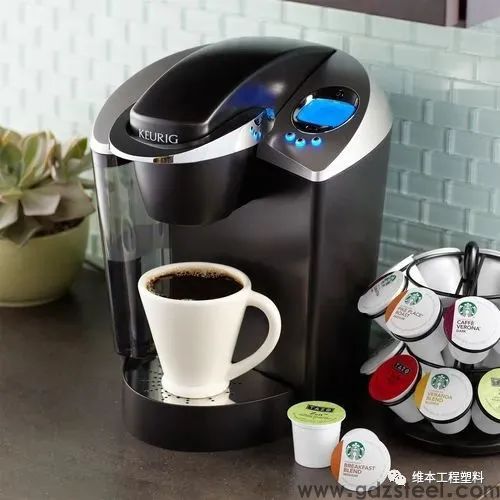

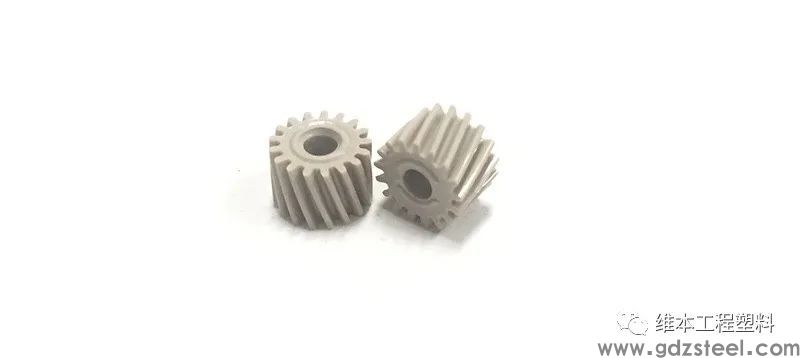

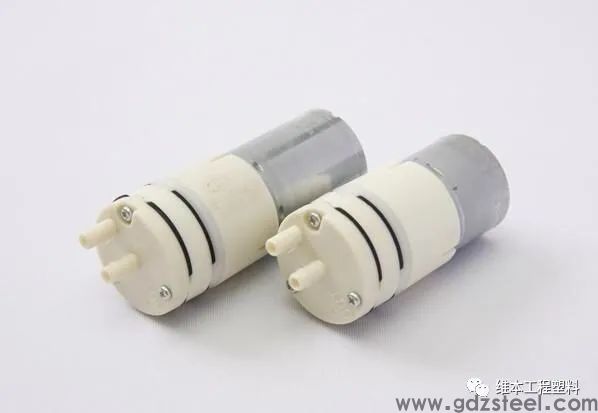

??苏州市维本橡胶制品Wintone Z33耐磨损静音模式齿轮专用型橡胶制品，在胶囊咖啡机微型隔膜泵齿条及其各种微型水泵、打气泵、机械泵齿条的运用上，与传统的的POM原材料对比，Z33具备更出色的耐磨损耐疲惫性和静音模式性，可以协助处理POM齿条在运用一段时间后非常容易损坏被顶穿的问题，与此同时合理减少传动系统噪声，此外Z33的耐腐蚀、耐高温水和蒸气、耐生理盐水等优良的耐化学性能，也极大扩宽了微型隔膜泵和各种微型泵的应用领域。在各种减速机传动系统齿轮的运用上，苏州市维本橡胶制品Wintone Z33耐磨损静音模式齿轮专用型橡胶制品可以协助您处理下列问题：1.POM和PA66齿轮噪声非常大，耐磨损耐疲惫性不足的问题。2.PA12和TPEE齿轮，过软扭距过小，耐磨性能不足，在60℃以上时，扭矩降低较为快。3.POM和PA66齿轮的耐蚀性不足，及其崩口的问题。POM齿轮和塑料件易损坏粉屑化的问题。4.涤纶46齿轮的减噪性不足，规格受水分危害非常大。Z33原材料做为一款坚韧耐磨损型橡胶制品，在齿轮运用上更明显的特性是：耐磨损、静音模式、抗腐蚀、坚韧且不会受到水分危害。Z33原材料的典型性取得成功运用为：微中小型降速齿轮箱、电动推杆、汽车转向系统EPS齿轮、颈椎按摩器齿轮、汽油发动机凸轮轴、电助力自行车中置电机齿轮、电动刮胡刀这些传动系统齿轮。?

海外引入较常见的塑料齿轮模具钢有什么？

在中国高精密塑胶齿轮很多生产制造中，注入模齿轮型腔所采用的几类海外引入模具钢的成分见下表。

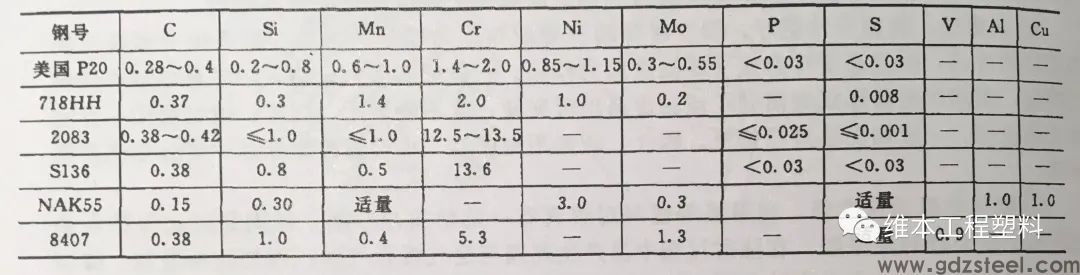

几类海外引入钢关键成分含量（企业%）

1.P20预硬模具钢

引入英国P20中碳Cr-Mo系塑胶模具钢，有P20、P20H,P20Ni等型号，在出厂强度29~32HRC。适用制做注塑模具型腔，材料强度匀称，具备较好的可切割生产和镜面抛光性能。为了更好地提升模貝型腔的使用期限，可对预软钢执行热处理＋超低温回火或渗氮处理来提高硬度。

热处理＋超低温回火解决：热处理时先在500~600℃加热2~4h,随后在850~880℃下隔热保温2h以上，嵌入油中制冷至50~100℃后再空冷至室内温度。热处理强度可达50~52HRC.为了避免裂开应该马上开展200℃超低温回火解决，回火后强度可维持48HRC以上，模貝使用期限有明显增强。

渗氮处理：可获得高韧性表面机构，渗氮后的表面强度做到650~700HV(57~60HRC).除此之外，渗氮层的原材料机构高密度，表层光洁，导致型腔的出模、抗湿冷气体及烧碱溶液浸蚀性能提升。

P20已事先硬底化解决至HB285~330（HRC30~36),与德国618和法国GS-2311的情况非常，可同时用以模具制作生产加工，并具备规格稳定好的特性。这类预软钢因为价钱相对来说较为划算，适用一般精密度塑胶齿轮注入模成形零部件。

2.718预软钢

718模具钢，在我国型号3Cr2NiMo是P20(3Cr2Mo)改进版钢材型号，质量上面有比较大改善，使之填充P20模具钢材的不够，达到P20模具钢材达不上规定的场所。除开不可以用以有耐蚀性规定的塑胶模件外，现阶段是在我国运用更普遍的通用性塑胶模具钢材的典型性钢材型号。

进口718预软钢具备良好的抛光处理和拍照蚀刻加工性能，718HH预软钢是归属于718预软钢的改进型号规格，淬硬及回火强度HB340~380(HRC36~40).可施加渗氮及火苗硬底化解决，以提高型腔表层强度及耐磨损性能。718HH材料维持高纯度、低硫量质量，有着良好的打磨抛光性、光蚀刻加工花性和渗氮处理性能。具备抛光处理性能的718HH被普遍用以制做全透明塑胶产品的模貝上。

3.2083模具钢

2083为法国布德鲁斯独特塑料模具钢，该钢为高含Cr不锈钢板，有着十分出众的耐磨性能，耐酸性浸蚀性能，优良的机械加工制造以及打磨抛光性能。优良的切削性能，低的形变率，经热处理＋回火后的型腔更具有耐磨性能；优良的火花放电成形生产加工性能，合适酸碱性塑胶及其外表粗糙度规定特低的模貝型腔。

4.S136

德国S136模具钢含Cr量达13.6%,机构纯真、匀称、微小；具备良好的耐腐蚀性、打磨抛光性；优良的耐磨性能、机械设备钻削和电火花线切割性，极好的镜面抛光性；淬硬时具备良好的规格可靠性。是优异的耐腐蚀性的镜面玻璃塑胶模具钢。

5.日本大同市NAK55预软钢

真空泵冶炼厂后，根据煅造使机构匀称化，再通过调质处理及时效处理后，可立即钻削、雕刻加工为模件。切削性能优良，强度为40HRC,但钻削性能仅等同于97HRB物间，比40HRC的SCM4钢的钻削性尤佳。充放电生产加工加工表面不容易硬底化，非常容易碾磨生产加工，

获得良好的镜面玻璃及令人满意的光滑度。强度高，耐磨性能、抗压性高，模貝使用期限高，适用高精密塑胶齿轮模貝型腔应用。

6.8407碳素工具钢

法国8407是一种铬、钼、钒中碳碳素工具钢，是使用独特炼钢技术和严实质量管理所获得的含量高且机构细微的不锈钢板材，8407的等抗逆性（各向异性）要比一般传统式提练的H13更好。这针对模貝的抗机械设备疲惫及内应力疲惫性能更具有使用价值，如压铸件、煅造模貝、挤压加工模貝及其有高质量规定的注塑模具等。因而，选用8407的模貝强度相比一般H13提1~2HRC而不容易放弃其延展性。

8407在中国被作为高精密塑胶齿轮和涡杆注入模型腔钢材型号，该材质具备下列优势：

①优质的耐高温冲击性和抗开裂工作能力；

②高溫抗压强度高；

③无论尺寸规格，延展性及可塑性高，且各向异性；

④生产加工性能及打磨抛光能性优质；

⑤优良的切削性能和保持良好的热处理工艺规格可靠性。

对其热处理工艺及碾磨有下列规定:

A.去应力退火

将模貝坯件在保护生态环境中加温至850℃，均热后于炉中以10℃/h的速率制冷到600℃，再放置空气中制冷。

B.去内应力回火

模貝坯件经初加工后，须开展去内应力解决。将半成品加工加温到650℃，均热2h后，在炉中制冷至550℃，再于空气中冷却到室内温度。

C.热处理

加热600~800℃，热处理溫度980~1080℃(常见1020℃)，均热時间均为(50±3) min。在200~550℃等温过程1~100min再风冷或油冷。不锈钢板材制冷到70~100℃时应该马上回火，其目地如下所示：

①为了更好地使模件得到更恰当的性能；

②在确保沒有比较严重变型或开裂情形下，热处理制冷效率应愈快愈好。

D.回火

更少2次，時间2h以上，更少回火溫度180℃，每一次回火后务必冷至室内温度后，再完成下一次回火，回火时要绕开425~525℃间的回火延性区。

E.几个方面提议

①型腔强度在48HRC以上， 每注入2000~4000模后， 再加补一次回火。

②通过充放电生产加工后，规定开展回火。

③冲压模具时要尽可能选用很大的圆弧，防止应力。

F.渗氮处理

为了更好地使模件表层具备更强的耐磨性能，可以开展渗氮处理，在模件表层形成一层偏硬的渗氮层。在525℃下氮化，表层强度可达1000~1250HV.当渗氮時间各自为20h/30h/60h时，其硬底化层深层各自可达0.20mm/0.25mm/0.30mm。

G.镜面抛光技术性

恰当的碾磨技术性可见模件表层裂痕的造成，而且提升模件的使用期限。假如模件是在超低温回火的情况下碾磨，则造成裂痕的敏感度很高。仅有通过削边、绵软的及对外开放晶体式的沙轮片才可以应用，并规定选用合理的碾磨速率及优良的冷却液。

H.充放电生产加工

假如模件在热处理 回火情况下开展电电晕放电生产加工，则型腔在金属加工后需要在小于原来回火溫度的25℃的条件下，做进一步的回火解决，以消除其热应力。

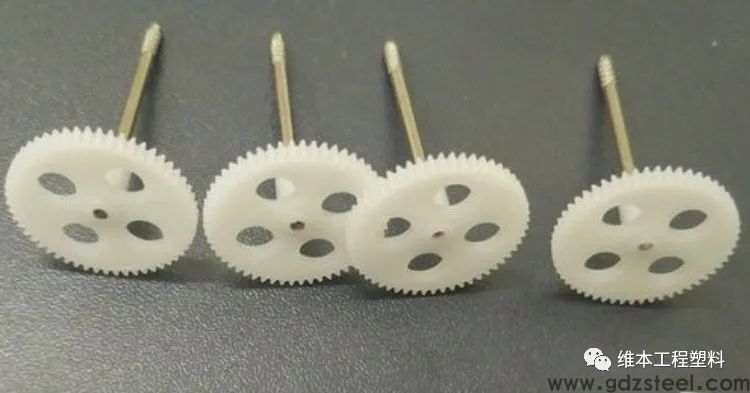

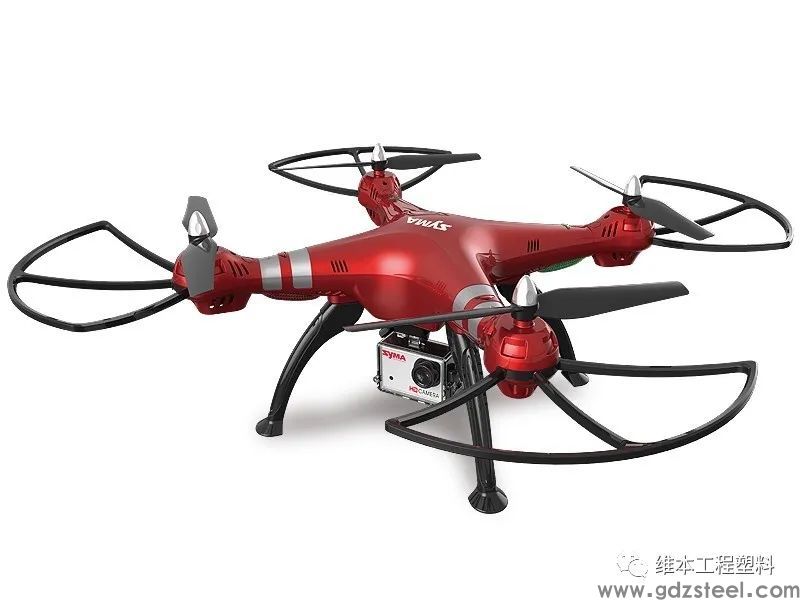

?苏州市维本橡胶制品Wintone Z33做为一款坚韧耐磨损型橡胶制品，在齿轮运用上更明显的特性是：耐磨损、静音模式、抗腐蚀、坚韧且不会受到水分危害。在低空飞行无人飞机（小四轴飞行器）塑料齿轮和各种减速机传动系统齿轮的运用上，与传统的的POM和PA66对比，Wintone Z33具备更强的耐磨性能、静音模式、延展性、耐疲惫性和抗变形工作能力，Z33在维持了优良刚度的与此同时，进一步提升了延展性和韧性（这类出色的机械设备性能在摄氏度-40度、0度和80度都是有维持和反映），可以协助处理齿轮崩口问题，与此同时大幅度减少磨擦噪声，经运用后较为，Wintone Z33也好于许多耐磨损改性材料规格型号的POM和PA66（如聚四氟乙烯，硅酮类或二硫化钼改性）。在微小型减速齿轮箱耐磨静音齿轮的应用上，Z33在耐磨耐疲劳性优于传统的PA12和TPEE（海翠料）的同时，还能帮助解决PA12和TPEE有时候扭力不够的问题，而且Z33具有更好的成本优势。另外，Z33具有很好的耐腐蚀性，可以用于很多场景下接触各类化学物质的严苛环境，比如PCB设备齿轮、印染纺织机械上的齿轮，液压系统的挡圈和密封圈，等等，成功替代价格昂贵的PEEK，PA12，PVDF，PTFE，PA46，TPEE的部分应用领域。另外Z33的吸湿很少，综合性能受水份的影响很小，整包装Wintone Z33注塑前不需要提前烘料，可以直接注塑，注塑完无需水处理。?

----------------------------------------

工业齿轮的应用上，与传统的POM和PA66相比，Wintone Z33具有更好的耐磨性、耐疲劳性、抗形变能力，Z33在保持了良好刚性的同时，进一步提升了弹性和韧性（这种优异的机械性能在摄氏-40度、0度和80度都有保持和体现），可以帮助解决齿轮断齿问题，同时大幅度降低摩擦噪音，经应用后比较，Wintone Z33也优于不少耐磨改性规格的POM和PA66（如聚四氟乙烯，硅酮类或二硫化钼改性），同时Z33具有很好的耐腐蚀性，可以用于很多场景下接触各类化学物质的严苛环境，比如印染纺织机械上的齿轮，液压系统的挡圈和密封圈，等等，成功替代价格昂贵的PEEK，PA12，PVDF，PTFE，PA46的部分应用领域。另外Z33的吸湿很少，综合性能受水份的影响很小，整包装Wintone Z33注塑前不需要提前烘料，可以直接注塑，注塑完无需水处理。

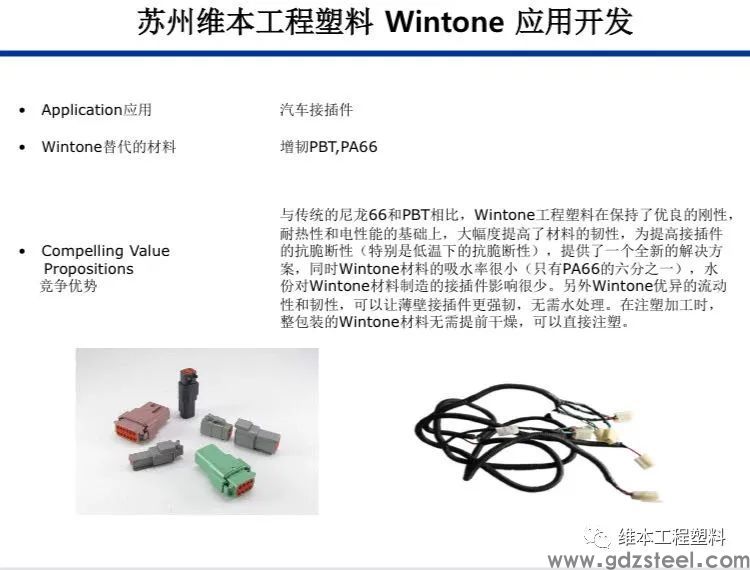

在汽车接插件的应用上，与传统的尼龙66和PBT相比，Wintone创新型工程塑料在保持了优良的刚性，耐热性和电性能的基础上，大幅度提高了材料的韧性，为提高接插件的抗脆断性（特别是低温下的抗脆断性），提供了一个全新的解决方案，同时Wintone材料的吸水率很小（只有PA66的六分之一），水份对Wintone材料制造的接插件影响很少。另外Wintone Z63优异的流动性和韧性，可以让薄壁接插件更强韧，无需水处理。在注塑加工时，整包装（25公斤）的Wintone材料无需提前干燥，可以直接注塑。同时Z63优良的流动性，允许复杂的结构件可以在较低的注塑压力和速度下成型，可以帮助降低接插件翘曲变形的风险。

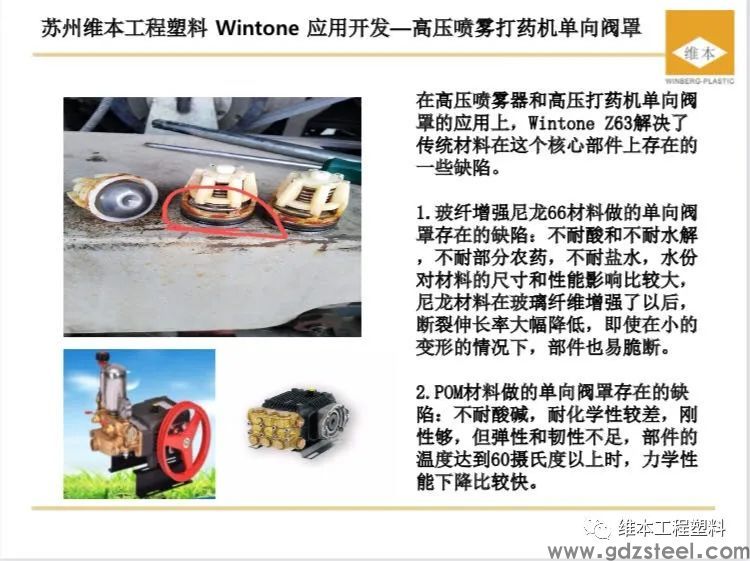

在高压泵单向阀罩的应用上，与传统的尼龙、POM材料相比，Wintone Z63在保持了优异刚性的同时，大幅度提高了材料的韧性、耐疲劳、耐磨和耐水解性（包括耐冷水和耐热水），可以帮助解决常规尼龙单向阀罩不耐水解而磨耗脆断，POM材料韧性不够，反复压力冲击后而脆断的问题。同时Z63极其优异的耐化学性，可以帮助解决常规材料（尼龙和POM）单向阀罩腐蚀断裂问题，大幅度提升耐久性，特别是应用环境较严苛的药泵、海水淡化泵、热水泵等等，另外Z63的吸湿很少，综合性能受水份的影响很小，整包装Wintone Z63注塑前不需要提前烘料，可以直接注塑，注塑完无需水处理。

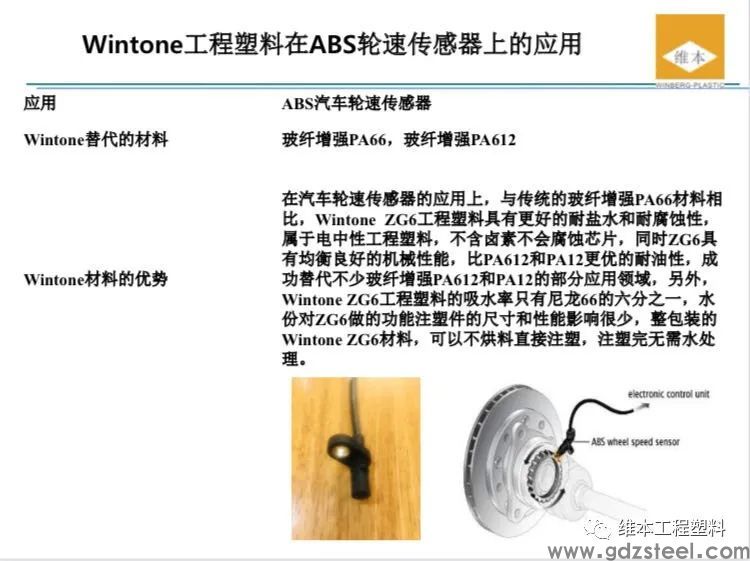

在汽车ABS轮速传感器的应用上，Wintone ZG6工程塑料可以帮助解决传统的玻纤增强PA66材料耐盐水和耐腐蚀性不够的问题，ZG6属于电中性工程塑料，不含卤素不会腐蚀芯片，同时ZG6具有均衡良好的机械性能，比PA612和PA12更优的耐油性，成功替代不少玻纤增强PA612和PA12的部分应用领域，另外，Wintone ZG6工程塑料的吸水率只有尼龙66的六分之一，水份对ZG6做的功能注塑件的尺寸和性能影响很少，整包装的Wintone ZG6材料，可以不烘料直接注塑，注塑完无需水处理。

在液压系统挡圈和导向环的应用上，Wintone Z33可帮助解决传统材料应用时的一些问题（如POM导向环会磨铁，在温度上升到60度以上时力学性能下降较快的问题；如PA66挡圈会溶胀和易水解，尺寸和性能受媒介影响较大，耐磨不够的问题；常规的青铜粉改性PTFE挡圈力学性能不够和抗压的局限性，以及多步工序及系统成本过高的问题；酚醛夹布导向环的易脆断性和不够环保），Wintone Z33以其优异的综合性能：更优异的耐磨性、更好的抗形变和耐蠕变性、远优于POM和PA66的耐腐蚀性、更优的回弹性和抗挤出能力、极具价值的性价比，让您在选材时就获取竞争优势，经长期应用后验证，Wintone工程塑料已成功替代部分价格昂贵的PEEK，PA12，PA46，PVDF，PTFE的应用领域。另外Z33的吸湿很少，综合性能受水份的影响很小，整包装Wintone Z33注塑前不需要提前烘料，可以直接注塑，注塑完无需水处理。

在纺织机械配件的应用上，Wintone工程塑料是一款耐磨耐腐蚀强韧型专用工程塑料，典型应用是齿轮、轴套、滑块、垫片、法兰等功能件，与传统的POM和PA66相比，Wintone Z33具有更强韧的力学性能，更好的耐磨性，耐疲劳性和耐腐蚀性。

可以帮助解决POM类配件（韧性和弹性不够，有时候会脆断和磨损后易碎屑化，耐磨性不够好，会磨铁，噪音比较大，不耐酸碱等问题）

可以帮助解决尼龙类配件（部件性能和尺寸受环境湿度影响比较大；容易水解及耐化学性不够好，低温下有时会脆断等问题。）

苏州维本工程塑料有限公司Wintone应用工程师周工手机:，欢迎一起交流。

苏州维本工程塑料有限公司——您身边的工程塑料创新应用开发伙伴。
