一种抛光模具钢的制作方法

　　本实用新型涉及模具技术领域，具体为一种抛光模具钢。

　　背景技术：

　　模具钢材是用来制造冷冲模、热锻模压铸模等模具的钢种，模具材料是模具制造业的物质和技术基础，其中模具钢材是传统的模具材料，其品种、规格、质量对模具的性能、使用寿命和制造周期起着决定性的作用，模具的用途很广，制造模具用材料范围很广，在模具材料中应用更广的当属模具钢材。

　　但现有的抛光模具钢，由于在浇注物品后，需要等待模具中的成品晾凉了之后才能取用，但由于模具密封性强，导致通风差，延长了成品的取用时间，并且成品在制作完成后，牢固地卡在模具之中，且不便于取用，且取用力度过大会导致成品损坏。

　　技术实现要素：

　　本实用新型的目的在于提供一种抛光模具钢以解决上述背景技术中提出由于在浇注物品后，需要等待模具中的成品晾凉了之后才能取用，但由于模具密封性强，导致通风差，延长了成品的取用时间，并且成品在制作完成后，牢固地卡在模具之中，且不便于取用，且取用力度过大会导致成品损坏的问题。

　　为实现上述目的，本实用新型提供如下技术方案：一种抛光模具钢，包括板块一和板块二，所述板块二设置在板块一左侧，且所述板块二与板块一活动连接，所述板块一上方四角开槽有槽口，且所述槽口上方固定连接有柱体，所述板块二上方固定连接有凸块，且所述凸块上方开槽有圆槽，所述板块一和所述板块二上方均开孔有圆孔，且所述板块一和所述板块二前方均设有圆管，所述板块一右侧和板块二左侧均紧密焊接有提手，所述圆孔上方设有螺旋杆，且所述螺旋上方旋转连接有螺帽，所述板块一和板块二下方均紧密贴合有贴片，且所述板块二下方卡接有竖柱。

　　优选的，所述板块一与板块二形状相等，且所述板块一和板块二通过螺旋杆相连接。

　　优选的，所述螺帽通过螺旋杆与圆孔相连接，且所述螺旋杆通过圆孔与板块一和板块二相互贯穿。

　　优选的，所述板块一和板块二上方开槽有凹槽，且所述凹槽与圆管相互连通。

　　优选的，所述板块一与板块二通过提手进行合并，且所述提手为吸磁材质。

　　优选的，所述板块一上方开孔有气孔，且所述气孔设有至少两个，并且气孔均匀分布于板块一上方。

　　优选的，所述孔洞设有至少两个，且所述孔洞均匀排布于面板上方。

　　与现有技术相比，本实用新型的有益效果是：该种抛光模具钢，首先将柱体对准圆槽，并用力向下按压，使凸块卡在槽口内，然后向下按压螺旋杆并使其贯穿板块一和板块二，接着旋转螺帽，并使板块一与板块二合并，当板块一与板块二合并后，提手将会立即吸附，并握住提手，将板块一与板块二搬运到浇注地点，接着往圆管内倒入浇注液，并将装置平放于地面，板块一和板块二下方贴合的贴片将会其减小与地面的磨损，浇注完毕后，板块一上方的气孔，将持续进行散热，并加快成品的成型，成品成型后，再次旋转螺帽，并将螺旋杆抽出，接着将板块一取下，然后向上推进竖柱，竖柱便会立即将成品顶出，该种抛光模具钢结构简单，且运作便捷，能够快速的取用成品，提高了使用者的工作效率。

　　附图说明

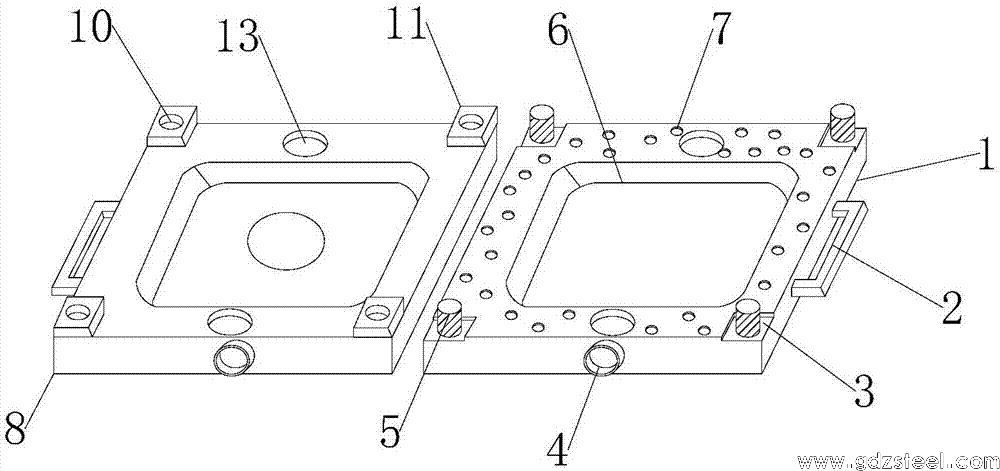

　　图1是本实用新型的整体结构示意图；

　　图2是本实用新型的板块二局部背面示意图；

　　图3是本实用新型的板块一局部背面示意图；

　　图中：1-板块一；2-提手；3-槽口；4-圆管；5-柱体；6-凹槽；7-气孔；8-板块二；9-竖柱；10-圆槽；11-凸块；12-贴片；13-圆孔；14-螺旋杆；15-螺帽。

　　具体实施方式

　　下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

　　在本实用新型的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

　　请参阅图1-3，本实用新型提供一种技术方案：一种抛光模具钢，包括板块一1和板块二8，板块二8设置在板块一1左侧，且板块二8与板块一1活动连接，板块一1上方四角开槽有槽口3，且槽口3上方固定连接有柱体5，板块二8上方固定连接有凸块11，且凸块11上方开槽有圆槽10，板块一1和板块二8上方均开孔有圆孔13，且板块一1和板块二8前方均设有圆管4，板块一1右侧和板块二8左侧均紧密焊接有提手2，圆孔13上方设有螺旋杆14，且螺旋14上方旋转连接有螺帽15，板块一1和板块二8下方均紧密贴合有贴片12，且板块二8下方卡接有竖柱9，板块一1与板块二8形状相等，且板块一1和板块二8通过螺旋杆14相连接；螺帽15通过螺旋杆14与圆孔13相连接，且螺旋杆14通过圆孔13与板块一1和板块二8相互贯穿；板块一1和板块二8上方开槽有凹槽6，且凹槽6与圆管4相互连通；板块一1与板块二8通过提手2进行合并，且提手2为吸磁材质；板块一1上方开孔有气孔7，且气孔7设有至少两个，并且气孔7均匀分布于板块一1上方。

　　工作原理：该种抛光模具钢，首先将柱体5卡在圆槽10内，并向下按压板块一1，使板块二8上方的凸块11卡在槽口3内，接着向下按压螺旋杆14，并使,螺旋杆14贯穿板块一1和板块二8，然后旋转螺帽15，并按压螺旋杆14使螺旋杆固定在板块一1与板块二8内，接着提手2将会立即吸附在一起，并使板块一1和板块二8合并，接着通过圆管4向凹槽6内倒入浇注液，浇注液将导入凹槽6内，然后将装置平放于地面，板块一1和板块二8下方贴合的贴片12将会其减小与地面的磨损，并延长装置的使用寿命，同时板块一上方的气孔7将持续进行散热，并加快成品的成型，当成品成型后，立即旋转螺帽15，并且将螺旋杆14抽出，紧接着向上推进竖柱9，竖柱9将立即使成品从板块二8顶出。
