一种模具钢垂直度测试装置的制作方法

　　本实用新型涉及模具测试技术领域，尤其涉及一种模具钢垂直度测试装置。

　　背景技术：

　　模具钢是用来制造冷冲模、热锻模、压铸模等模具的钢种。模具是机械制造、无线电仪表、电机、电器等工业部门中制造零件的主要加工工具。模具的质量直接影响着压力加工工艺的质量、产品的精度产量和生产成本，而模具的质量与使用寿命除了靠合理的结构设计和加工精度外，主要受模具材料和热处理的影响。

　　现有的模具钢垂直度测试装置对垂直度检测不够方便快捷，垂直度检测效果差，垂直度检测不够直观，使用效果较差。

　　技术实现要素：

　　本实用新型的目的在于：为了解决结上述提出的问题，而提出的一种模具钢垂直度测试装置。

　　为了实现上述目的，本实用新型采用了如下技术方案：

　　一种模具钢垂直度测试装置，包括主板、重锤和第二激光笔，所述主板的内部设置有螺纹孔，所述主板的内部设置有安装槽，所述螺纹孔的内部螺纹连接螺杆，所述螺杆的一端活动连接有连接板，所述连接板的底部固定连接有橡胶吸盘，所述主板的底部贴合连接有模具钢，所述主板的一端固定连接有连接杆，所述连接杆上活动卡接有活动环，所述活动环的底部连接有悬挂绳，所述悬挂绳的一端固定连接有重锤，所述主板的一侧固定连接有横板，所述横板底侧固定连接有第二激光笔。

　　优选的，所述螺纹孔在主板的上端对称设置，所述螺杆的上端固定连接有旋转盘。

　　优选的，所述安装槽的设置深度与连接板移动行程相匹配，所述安装槽为圆筒状设置。

　　优选的，所述橡胶吸盘为杯状中空设置，所述安装槽内部匹配卡接橡胶吸盘。

　　优选的，所述重锤的内部中心位置连接有**激光笔，所述重锤的上端设置与悬挂绳连接的挂环。

　　优选的，所述第二激光笔与连接杆设置在同一垂直面上，所述第二激光笔和重锤在同一垂直面上水平分布。

　　综上所述，由于采用了上述技术方案，本实用新型的有益效果是：

　　1、本实用新型中，在主板的一端固定连接有横板，在横板的底部连接垂直的第二激光笔，在主板与模具钢贴合时，第二激光笔射出垂直的激光，对模具钢的垂直边侧进行激光检测，激光与模具钢平行射出时，则模具钢边侧为垂直，若激光与模具钢边侧交错，则模具钢边侧为不垂直，在测试垂直过后可在连接杆上悬挂活动环，活动环上连接有悬挂绳，悬挂绳一端连接有重锤，重锤可在重力作用下垂直放置，重锤内部连接有**激光笔，**激光笔射出的激光与第二激光笔形成一定的交叉角度，可对模具钢垂直度的角度进行直观观察，观察偏离角度便捷，使用效果好。

　　2、本实用新型中，在主板的内部设置有对称的安装槽，安装槽上端设置有螺纹孔，螺纹孔连接有螺杆，螺杆的一端活动卡接有连接板，连接板底部贴合连接橡胶吸盘，在主板与模具钢贴合时，橡胶吸盘与模具钢表面吸附贴合，通过旋转螺杆，可让主板与模具钢紧密贴合，垂直度测试效果好。

　　附图说明

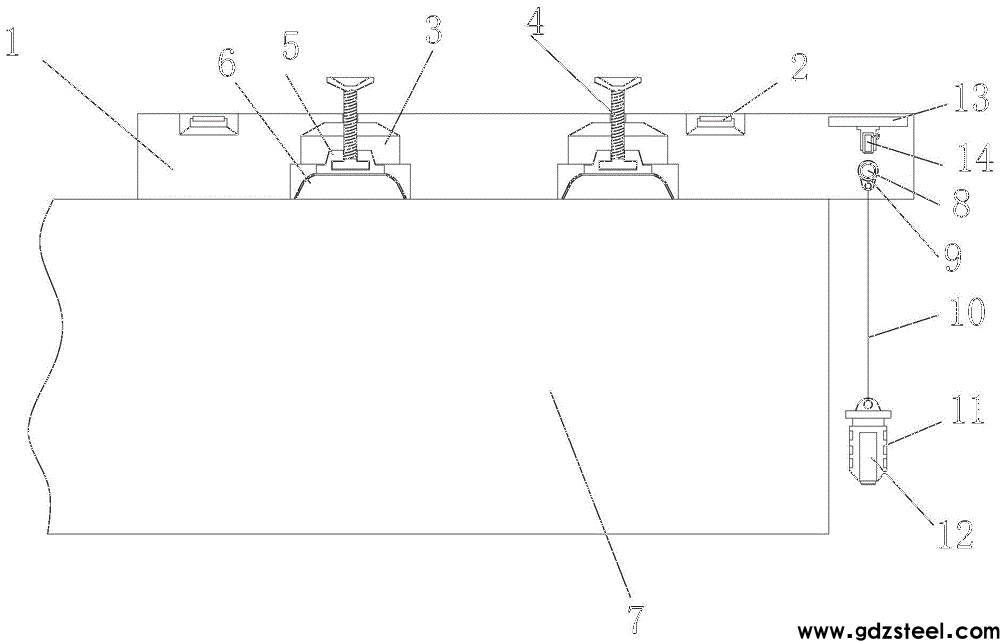

　　图1为本实用新型提出的平面结构示意图；

　　图2为本实用新型提出的橡胶吸盘连接示意图；

　　图3为本实用新型提出的横板连接示意图。

　　图例说明：

　　1、主板；2、螺纹孔；3、安装槽；4、螺杆；5、连接板；6、橡胶吸盘；7、模具钢；8、连接杆；9、活动环；10、悬挂绳；11、重锤；12、**激光笔；13、横板；14、第二激光笔。

　　具体实施方式

　　下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

　　请参阅图1-3，本实用新型提供一种技术方案：一种模具钢垂直度测试装置，包括主板1、重锤11和第二激光笔14，主板1的内部设置有螺纹孔2，主板1的内部设置有安装槽3，螺纹孔2的内部螺纹连接螺杆4，螺杆4的一端活动连接有连接板5，连接板5的底部固定连接有橡胶吸盘6，主板1的底部贴合连接有模具钢7，主板1的一端固定连接有连接杆8，连接杆8上活动卡接有活动环9，活动环9的底部连接有悬挂绳10，悬挂绳10的一端固定连接有重锤11，主板1的一侧固定连接有横板13，横板13底侧固定连接有第二激光笔14。

　　具体的，如图1-3所示，螺纹孔2在主板1的上端对称设置，所述螺杆4的上端固定连接有旋转盘，通过螺纹孔2进行螺杆4的匹配连接，螺杆4上端的旋转盘可便于螺杆4的旋转提升。

　　具体的，如图1-3所示，安装槽3的设置深度与连接板5移动行程相匹配，安装槽3为圆筒状设置，连接板5可在安装槽3内部垂直移动，进行底部橡胶吸盘6的提升。

　　具体的，如图1-3所示，橡胶吸盘6为杯状中空设置，安装槽3内部匹配卡接橡胶吸盘6，中空设置的橡胶吸盘6可与模具钢7上端的吸附，保证模具钢7与主板1紧密贴合，便于垂直度的测试。

　　具体的，如图1-3所示，重锤11的内部中心位置连接有**激光笔12，重锤11的上端设置与悬挂绳10连接的挂环，通过重锤11进行垂直度的检测，重锤11上端连接的挂环便于悬挂绳10的连接。

　　具体的，如图1-3所示，第二激光笔14与连接杆8设置在同一垂直面上，第二激光笔14和重锤11在同一垂直面上水平分布，连接杆8连接垂直的重锤11，重锤11中心连接有**激光笔12，**激光笔12与第二激光笔14配合，进行垂直度的测试，同时可通过**激光笔12与第二激光笔14的偏离角度进行垂直度偏差的指示，使用便捷。

　　工作原理：使用时，在主板1的一端固定连接有横板13，在横板13的底部连接垂直的第二激光笔14，在主板1与模具钢7贴合时，第二激光笔14射出垂直的激光，对模具钢7的垂直边侧进行激光检测，激光与模具钢7平行射出时，则模具钢7边侧为垂直，若激光与模具钢7边侧交错，则模具钢7边侧为不垂直，在测试垂直过后可在连接杆8上悬挂活动环9，活动环9上连接有悬挂绳10，悬挂绳10一端连接有重锤11，重锤11可在重力作用下垂直放置，重锤11内部连接有**激光笔12，**激光笔12射出的激光与第二激光笔14形成一定的交叉角度，可对模具钢7垂直度的角度进行直观观察，观察偏离角度便捷，主板1的内部设置有对称的安装槽3，安装槽3上端设置有螺纹孔2，螺纹孔2连接有螺杆4，螺杆4的一端活动卡接有连接板5，连接板5底部贴合连接橡胶吸盘6，在主板1与模具钢7贴合时，橡胶吸盘6与模具钢7表面吸附贴合，通过旋转螺杆4，可让主板1与模具钢7紧密贴合，垂直度测试效果好。

　　以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。

　　技术特征：

　　1.一种模具钢垂直度测试装置，包括主板(1)、重锤(11)和第二激光笔(14)，其特征在于：所述主板(1)的内部设置有螺纹孔(2)，所述主板(1)的内部设置有安装槽(3)，所述螺纹孔(2)的内部螺纹连接螺杆(4)，所述螺杆(4)的一端活动连接有连接板(5)，所述连接板(5)的底部固定连接有橡胶吸盘(6)，所述主板(1)的底部贴合连接有模具钢(7)，所述主板(1)的一端固定连接有连接杆(8)，所述连接杆(8)上活动卡接有活动环(9)，所述活动环(9)的底部连接有悬挂绳(10)，所述悬挂绳(10)的一端固定连接有重锤(11)，所述主板(1)的一侧固定连接有横板(13)，所述横板(13)底侧固定连接有第二激光笔(14)。

　　2.根据权利要求1所述的一种模具钢垂直度测试装置，其特征在于，所述螺纹孔(2)在主板(1)的上端对称设置，所述螺杆(4)的上端固定连接有旋转盘。

　　3.根据权利要求1所述的一种模具钢垂直度测试装置，其特征在于，所述安装槽(3)的设置深度与连接板(5)移动行程相匹配，所述安装槽(3)为圆筒状设置。

　　4.根据权利要求1所述的一种模具钢垂直度测试装置，其特征在于，所述橡胶吸盘(6)为杯状中空设置，所述安装槽(3)内部匹配卡接橡胶吸盘(6)。

　　5.根据权利要求1所述的一种模具钢垂直度测试装置，其特征在于，所述重锤(11)的内部中心位置连接有**激光笔(12)，所述重锤(11)的上端设置与悬挂绳(10)连接的挂环。

　　6.根据权利要求1所述的一种模具钢垂直度测试装置，其特征在于，所述第二激光笔(14)与连接杆(8)设置在同一垂直面上，所述第二激光笔(14)和重锤(11)在同一垂直面上水平分布。技术总结
