一种模具钢用夹具的制作方法

　　本实用新型涉及夹具技术领域，具体为一种模具钢用夹具。

　　背景技术：

　　模具钢是用来制造冷冲模、热锻模和压铸模等模具的钢种，模具是机械制造、无线电仪表、电机、电器等工业部门中制造零件的主要加工工具，模具的质量直接影响着压力加工工艺的质量、产品的精度产量和生产成本，而模具的质量与使用寿命除了靠合理的结构设计和加工精度外，主要受模具材料和热处理的影响，模具钢可分为热作模具钢、冷作模具钢、塑料模具钢和塑胶模具钢四大类，磨铣作业是模具钢的常用加工工艺。

　　但是，现有的夹具只能适应特定形状的工件，适应性不强，人工夹持固定工件的方法显然难度较大，人工工作强度大；因此，不满足现有的需求，对此我们提出了一种模具钢用夹具。

　　技术实现要素：

　　本实用新型的目的在于提供一种模具钢用夹具，以解决上述背景技术中提出的现有的夹具只能适应特定形状的工件，适应性不强，人工夹持固定工件的方法显然难度较大，人工工作强度大的问题。

　　为实现上述目的，本实用新型提供如下技术方案：一种模具钢用夹具，包括固定底板，所述固定底板的上端安装有支撑架，所述支撑架的上端设置有三角镂空，所述支撑架的前端安装有固定板，所述固定板的一侧安装有稳压移动电源，所述固定板的前端安装有气缸，所述气缸的下端安装有上固定板，所述上固定板的下端安装有**橡胶柱，所述固定底板上端的一侧安装有**侧固定板,所述**侧固定板的一侧安装有**侧板，所述**侧板的一侧安装有第二橡胶柱，所述固定底板上端的另一侧安装有第二侧固定板，所述第二侧固定板的内部安装有螺杆，所述螺杆的一端安装有旋转螺母，所述螺杆的另一端安装有第二侧板，所述第二侧板的一侧安装有第三橡胶柱，所述固定底板的上端设置有防滑槽，所述防滑槽的内部安装有电磁块。

　　优选的，所述固定底板与支撑架焊接连接，所述支撑架与固定板焊接连接，所述固定底板与**侧固定板焊接连接，所述固定底板与第二侧固定板焊接连接。

　　优选的，所述固定板与稳压移动电源通过螺钉连接，所述固定板与气缸通过螺钉连接。

　　优选的，所述电磁块嵌入防滑槽的内部，所述螺杆嵌入第二侧固定板的内部。

　　优选的，所述上固定板与**橡胶柱固定连接，所述**侧板与第二橡胶柱固定连接，所述第二侧板与第三橡胶柱固定连接。

　　优选的，所述第二侧固定板与螺杆螺纹连接。

　　与现有技术相比，本实用新型的有益效果是：

　　1、本实用新型通过在固定底板上端的防滑槽内部安装有电磁块，采用电磁铁吸附的方式将模具钢固定在固定底板上，较传统磨铣固定方式而言，适用性较好，主要能够对体积或长度较大的模具钢进行吸附，使其不易产生晃动，加工完毕后，切断稳压移动电源，便可使模具钢脱离固定底板，人工夹持方便，减轻了工作人员的工作强度，取放便捷，加工效率良好；

　　2、本实用新型通过在支撑架的上端设置有多个三角镂空，减轻了整体夹具的重量，三角形具有稳定性，不会影响到支撑架整体的固定强度，更加美观轻便；

　　3、本实用新型通过在上固定板的下端安装有**橡胶柱，在**侧板的一侧安装有第二橡胶柱，在第二侧板的一侧安装有第三橡胶柱，橡胶柱具有良好的韧性，可以夹持形状不规则的模具钢，一方面，对于形状不规则的模具钢，可以通过形变来增大与模具钢之间的摩擦力，另一方面，提供缓冲的效果，不与板体直接接触，减轻震动所带来的噪音。

　　附图说明

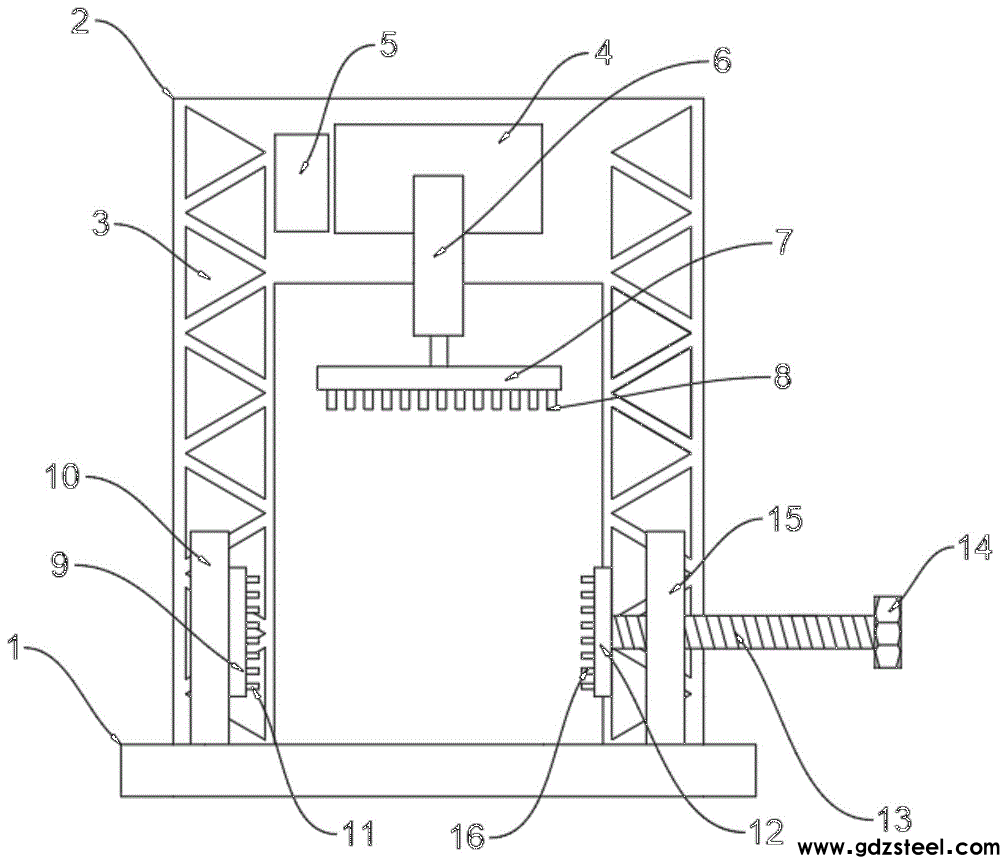

　　图1为本实用新型的一种模具钢用夹具的整体主视图；

　　图2为本实用新型的固定底板的结构示意图；

　　图3为本实用新型的第二侧板的结构示意图。

　　图中：1、固定底板；2、支撑架；3、三角镂空；4、固定板；5、稳压移动电源；6、气缸；7、上固定板；8、**橡胶柱；9、**侧板；10、**侧固定板；11、第二橡胶柱；12、第二侧板；13、螺杆；14、旋转螺母；15、第二侧固定板；16、第三橡胶柱；17、防滑槽；18、电磁块。

　　具体实施方式

　　下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

　　请参阅图1-3，本实用新型提供的一种实施例：一种模具钢用夹具，包括固定底板1，固定底板1的上端安装有支撑架2，支撑架2的上端设置有三角镂空3，支撑架2的前端安装有固定板4，固定板4的一侧安装有稳压移动电源5，固定板4的前端安装有气缸6，气缸6的下端安装有上固定板7，上固定板7的下端安装有**橡胶柱8，固定底板1上端的一侧安装有**侧固定板10,**侧固定板10的一侧安装有**侧板9，**侧板9的一侧安装有第二橡胶柱11，固定底板1上端的另一侧安装有第二侧固定板15，第二侧固定板15的内部安装有螺杆13，螺杆13的一端安装有旋转螺母14，螺杆13的另一端安装有第二侧板12，第二侧板12的一侧安装有第三橡胶柱16，固定底板1的上端设置有防滑槽17，防滑槽17的内部安装有电磁块18。

　　进一步，固定底板1与支撑架2焊接连接，支撑架2与固定板4焊接连接，固定底板1与**侧固定板10焊接连接，固定底板1与第二侧固定板15焊接连接，焊接连接的气密性和水密性都较好，结构刚性也较大，结构的整体性好，既省工省时，又不使材料的截面积受到减损，使材料得到充分利用。

　　进一步，固定板4与稳压移动电源5通过螺钉连接，固定板4与气缸6通过螺钉连接，装拆方便，利于检修。

　　进一步，电磁块18嵌入防滑槽17的内部，螺杆13嵌入第二侧固定板15的内部，采用电磁铁吸附的方式将模具钢固定在固定底板1上，较传统磨铣固定方式而言，适用性较好。

　　进一步，上固定板7与**橡胶柱8固定连接，**侧板9与第二橡胶柱11固定连接，第二侧板12与第三橡胶柱16固定连接，可以通过形变来增大与模具钢之间的摩擦力，另一方面，提供缓冲的效果，不与板体直接接触，减轻震动所带来的噪音。

　　进一步，第二侧固定板15与螺杆13螺纹连接，使螺杆13可以相对于第二侧固定板15水平移动。

　　工作原理：使用时，在固定底板1上端防滑槽17的内部安装有电磁块18，通过稳压移动电源5对电磁块18进行通电，用电磁铁吸附的方式将模具钢固定在固定底板1上，操作者转动旋转螺母14，通过螺杆13带动第二侧板12向**侧板9靠近，对模具钢的左右进行夹紧，通过气缸6带动上固定板7对模具钢的上下进行夹紧，上固定板7的下端安装有**橡胶柱8，在**侧板9的一侧安装有第二橡胶柱11，在第二侧板12的一侧安装有第三橡胶柱16，橡胶柱具有良好的韧性，可以夹持形状不规则的模具钢，一方面，对于形状不规则的模具钢，可以通过形变来增大与模具钢之间的摩擦力，另一方面，提供缓冲的效果，不与板体直接接触，减轻震动所带来的噪音，在支撑架2的上端设置有多个三角镂空3，减轻了整体夹具的重量，三角形具有稳定性，不会影响到支撑架2整体的固定强度，更加美观轻便。
