内设液态金属的导热合金钢环键的制作方法

　　本实用新型涉及发电机设备技术领域，具体涉及一种合金钢环键。

　　背景技术：

　　环键是一种常见的发电机部件，主要装配在转子环键槽上，卡住护环，用于防止护环轴向移动，保证机组运行稳定性。

　　现有的环键不具备散热功能且紧贴护环，因而在发电机长时间运行后环键的温升较大，易过热而发生损坏。

　　技术实现要素：

　　本实用新型的目的在于，提供一种内设液态金属的导热合金钢环键，解决以上至少一个技术问题。

　　本实用新型所解决的技术问题可以采用以下技术方案来实现：

　　内设液态金属的导热合金钢环键，包括一设有开口的环状体，其特征在于，所述环状体分为两个对称的子环状体，所述环状体的内部设有中空腔，所述中空腔的内表面覆有石墨涂层，所述中空腔内填充有液态金属；

　　所述环状体位于所述开口处的一个端面上设有一通孔，所述通孔与所述中空腔相连通；

　　所述通孔处穿有一石墨棒，所述石墨棒的一端固定在所述通孔处，另一端套设有一具有散热片的环状散热器。

　　通过以上设置，两个子环状体焊接结合，中空腔内填充有液态金属，液态金属在高温下(如40摄氏度以上)是液态，具有流动性，在温差作用下，会产生对流，并利用石墨棒将热量传导至环状散热器上，使环键的整体温度保持均匀避免局部温度过高，降低环键在发电机运行时的温升。同时，还能对护环起到散热的作用，防止护环过热损坏。

　　所述石墨棒与所述通孔之间设有导热胶。

　　使通孔处密封，防止液态金属泄漏。

　　可选的，所述中空腔内设有沿着环状体轴线方向的支撑杆，所述支撑杆垂直于环状体所在平面。

　　支撑杆能够起到扰流的作用，同时加强了环键的整体强度。

　　可选的，所述环状体紧贴护环的一侧覆有导热垫片、导热硅胶、导热硅脂中的任意一种。

　　以降低环状体与护环之间的热阻，提高传热效率。

　　可选的，所述环状体远离护环的一侧设有若干散热片。

　　通过散热片强化环状体与空气的热交换以降低环状体的温度。

　　可选的，所述环状体上端设有条状凹槽，所述条状凹槽内填充有感温变色涂料。

　　方便通过观察涂料的颜色来确定通孔处的温度，判断环状体是否过热。

　　附图说明

　　图1为本实用新型子环状体的一种结构示意图；

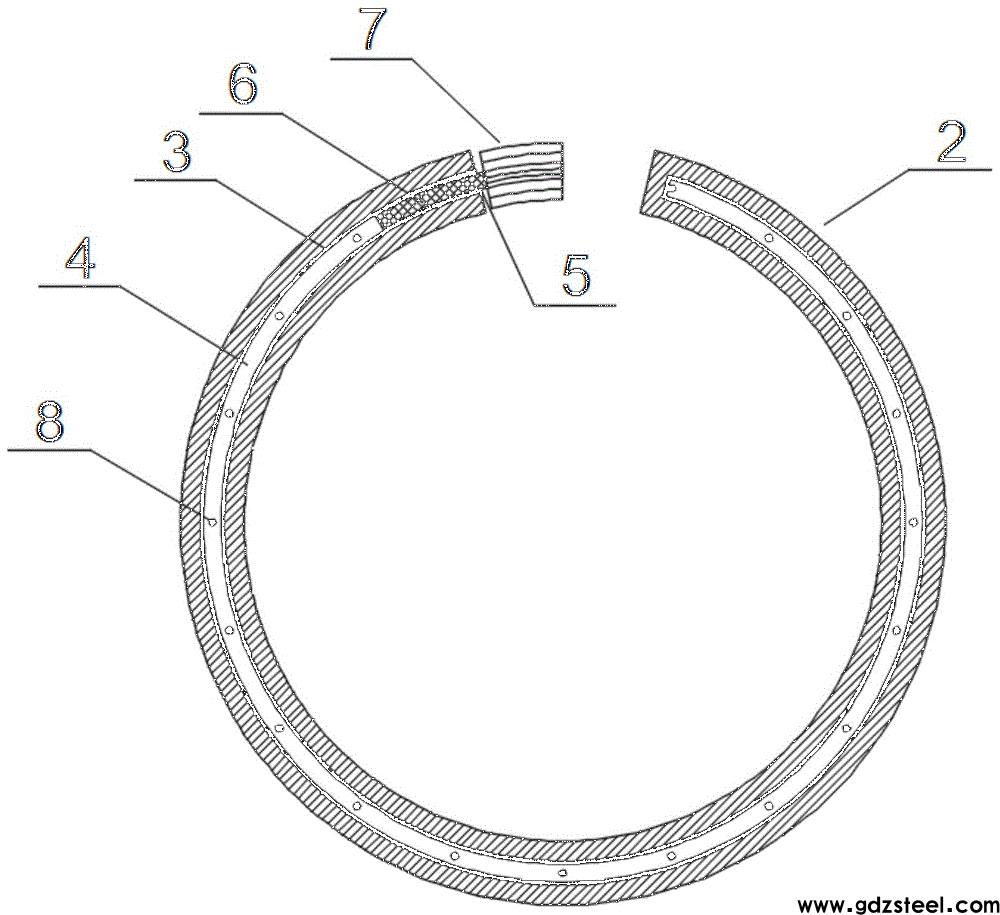

　　图2为本实用新型的一种结构示意图。

　　具体实施方式

　　为了使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体图示进一步阐述本实用新型。

　　参照图1、图2，内设液态金属的导热合金钢环键，包括一设有开口的环状体1，环状体1分为两个对称的子环状体2，环状体1的内部设有中空腔4，中空腔4的内表面覆有石墨涂层3，中空腔4内填充有液态金属；环状体1位于开口处的一个端面上设有通孔5，通孔5与中空腔4相连通；通孔5处穿有石墨棒6，石墨棒6的一端固定在通孔5处，另一端套设有一具有散热片的环状散热器7。通过以上设置，两个子环状体2焊接结合，中空腔4内填充有液态金属，液态金属在高温下(如40摄氏度以上)是液态，具有流动性，在温差作用下，会产生对流，并利用石墨棒6将热量传导至环状散热器7上，使环键的整体温度保持均匀避免局部温度过高，降低环键在发电机运行时的温升。同时，还能对护环起到散热的作用，防止护环过热损坏。

　　石墨棒6与通孔5之间设有导热胶。使通孔5处密封，防止液态金属泄漏。

　　中空腔4内设有沿着环状体1轴线方向的支撑杆8，支撑杆8垂直于环状体1所在平面。支撑杆8能够起到扰流的作用，同时加强了环键的整体强度。

　　环状体1紧贴护环的一侧覆有导热垫片、导热硅胶、导热硅脂中的任意一种。以降低环状体1与护环之间的热阻，提高传热效率。

　　环状体1远离护环的一侧设有若干散热片9。通过散热片9强化环状体1与空气的热交换以降低环状体1的温度。

　　环状体1上端设有条状凹槽，条状凹槽内填充有感温变色涂料。方便通过观察涂料的颜色来确定通孔5处的温度，判断环状体1是否过热。
