车削cr12mov淬火硬钢车刀

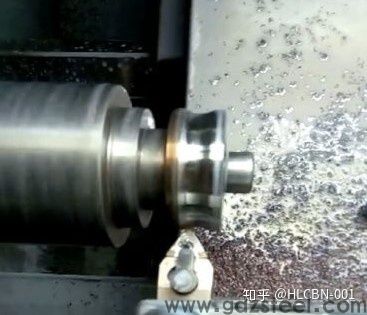

20CrMnTi淬火后用什么材料的车刀车削?

20CrMnTi是渗碳钢,含碳量很低,主要是做渗碳使用的.没渗碳之前是淬不上硬度的.如果渗碳淬火后硬度能达到60度.应该用什么材料车我可不知道了,反正我是没车过淬火钢.

20CrMnTi淬火后用什么材料的车刀车削?

20CrMnTi是渗碳钢,含碳量很低,主要是做渗碳使用的.没渗碳之前是淬不上硬度的.如果渗碳淬火后硬度能达到60度.应该用什么材料车我可不知道了,反正我是没车过淬火钢.

cr12mov刀片硬度要求

cr12mov：热处理硬度 HRC60-65一般CR12MOV的处理硬度达到HRC60-63，但是这个硬度用来做刀片的话会出现崩刀的情况，建议回火2-3次降低一定硬度来提高韧性或是做深冷处理。cr12mov模具钢，cr12mov模具钢硬度，cr12mov冷作模具钢，cr12mov模具钢化学成分，cr12mov模具钢性能，cr12mov模具钢价格优惠，cr12mov模具钢批发销售 简介 合金工具钢：cr12mov 标准：gb/t 1299-1985 长钢cr12mov 适用范围 冷作模具钢，钢的淬透性、淬火回火的硬度、耐磨性、强度均比cr12高。用于制造截面较大、形状复杂、工作条件繁重下的各种冷冲模具和工具，如冲孔凹模、切边模、滚边模、钢板 深拉伸模、圆锯、标准工具和量规、螺纹滚模等。 化学成份： 碳 c ：1.45～1.70 硅 si：≤0.40 锰 mn：≤0.40 硫 s ：≤0.030 磷 p ：≤0.030 铬 cr：11.00～12.50 镍 ni：允许残余含量≤0.25 铜 cu：允许残余含量≤0.30 钒 v ：0.15～0.30 钼 mo：0.40～0.60 力学性能： 硬度 ：退火,255～207hb,压痕直径3.8～4.2mm;淬火,≥58hrc cr12mov用途 cr12mov模具钢淬透性、淬火回火后的硬度、强度、韧性比cr12高，直径为300~400mm以下的工作可完全淬透，淬火变形小，但高温塑性较差。cr12mov多用于制造截面较大、形状复杂、工作负荷较重的合种模具和工具。 热处理工艺 热处理规范 热处理规范：1.淬火,950～1000℃油冷;2.淬火1020℃,200℃回火2h。 金相组织：细粒状珠光体+碳化物。 交货状态：钢材以退火状态交货。 深冷处理 crl2mov钢经深冷处理， 深冷处理可使淬火马氏体析出高度弥散的超微细碳化物， 随后进行200℃低温回火后， 这些超微细碳化物可转变为 碳化物。未经深冷处理的马氏体， 在低温回火后， 仅在某些局部区域析出有少量的 碳化物。 crl2mov采用低温化学热处理方法, 在保持crl2mov钢高硬度和高耐磨性的基础上,离子渗氮、气体氮碳共渗、盐浴硫氰共渗种常用的低温化学热处理渗层的粘着抗力。3种低温化学热处理渗层均有显著的抗冲击粘着作用, 其中尤以盐浴硫氰共渗更佳。crl2mov钢制不锈钢器皿拉伸模经气体氮碳共渗处理后, 使用寿命达3万件以上, 较常规淬火、回火处理的同类模具寿命提高10倍以上

CR12MOV 淬火应该到什么硬度？回火有什么标准没

一般说来，金属材料硬度高，则强度高，塑性韧性变差，因此，测量耐磨性高，承载力大，但是不耐冲击力，而金属材料硬度低，则塑性好，耐冲击，但是强度低，不耐磨，所以，不能够说硬度高好还是硬度低好，具体问题具体分析。至于Cr12MoV淬火应该达到什么硬度，根据该钢制造的零件或模具干什么用来定，例如：Cr12MoV的热处理工艺也两种，高淬高回和低淬低回，虽然更后都能够达到相同的硬度，但是其他性能是不一样的，金属材料的力学性能可不是就硬度一种，决定模具使用寿命的也不是就硬度就能够决定了的。你是用什么方式达到的62—65，是感应淬火吗？你的回火温度定的是多少？硬度不均匀，是体现在一个工件上还是工件与工件之间？你淬火时搅拌、入液的方式是什么方式？希望描述再细一点，才好判断。
